產品規格
| 規格 | 6孔 | 9孔 |
| 料號 | H1248-T2.0F15.4N6-23 | H1248-T2.0F21.5N9-22 |
| 品名 | 重型四折合頁鉸鏈－6孔 | 重型四折合頁鉸鏈－9孔 |
| 長度 | 70.5mm | 70.5mm |
| 折邊 | 15.4mm | 21.5mm |
| 厚度 | 2.0mm | 2.0mm |
| 開啟角度 | 270° | 270° |
| 孔數 | 6孔 | 9孔 |
| 表面處理 | 藍鋅 | 噴塗黑 |
產品規格
| 規格 | 6孔 | 9孔 |
| 料號 | H1248-T2.0F15.4N6-23 | H1248-T2.0F21.5N9-22 |
| 品名 | 重型四折合頁鉸鏈－6孔 | 重型四折合頁鉸鏈－9孔 |
| 長度 | 70.5mm | 70.5mm |
| 折邊 | 15.4mm | 21.5mm |
| 厚度 | 2.0mm | 2.0mm |
| 開啟角度 | 270° | 270° |
| 孔數 | 6孔 | 9孔 |
| 表面處理 | 藍鋅 | 噴塗黑 |
產品介紹

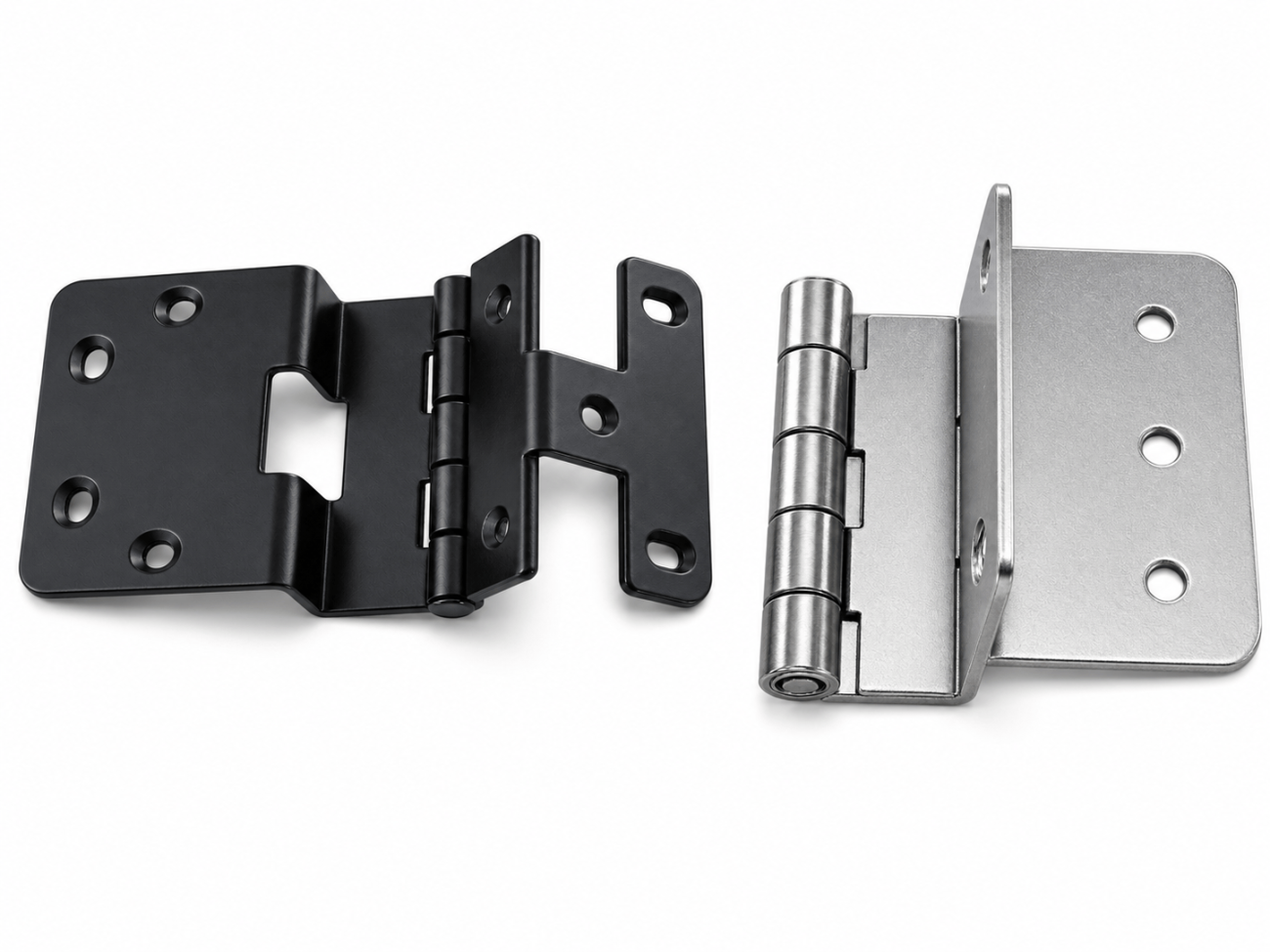

H1248為重型四折式合頁鉸鏈，採多段折彎結構設計，最大開啟角度可達270°。 本系列提供6孔與9孔兩種規格，可依折邊尺寸、固定孔位及表面處理需求選用， 適合需要大角度開啟、翻折或特殊安裝位置的家具五金結構。
產品定位
H1248主要定位於需要270°大角度開啟及特殊折合結構的家具門片與箱體應用。 相較一般平面合頁，其多折結構可配合不同門片位置與箱體空間， 適合家具、櫥櫃、木製門片及特殊翻折結構使用。
結構特色
- 重型四折式結構設計。
- 最大開啟角度可達270°。
- 提供6孔與9孔兩種固定孔配置。
- 6孔版本折邊15.4mm。
- 9孔版本折邊21.5mm。
- 可依安裝位置及表面處理需求選用。
規格重點
| 項目 | 說明 |
| 長度 | 70.5mm |
| 厚度 | 2.0mm |
| 開啟角度 | 最大270° |

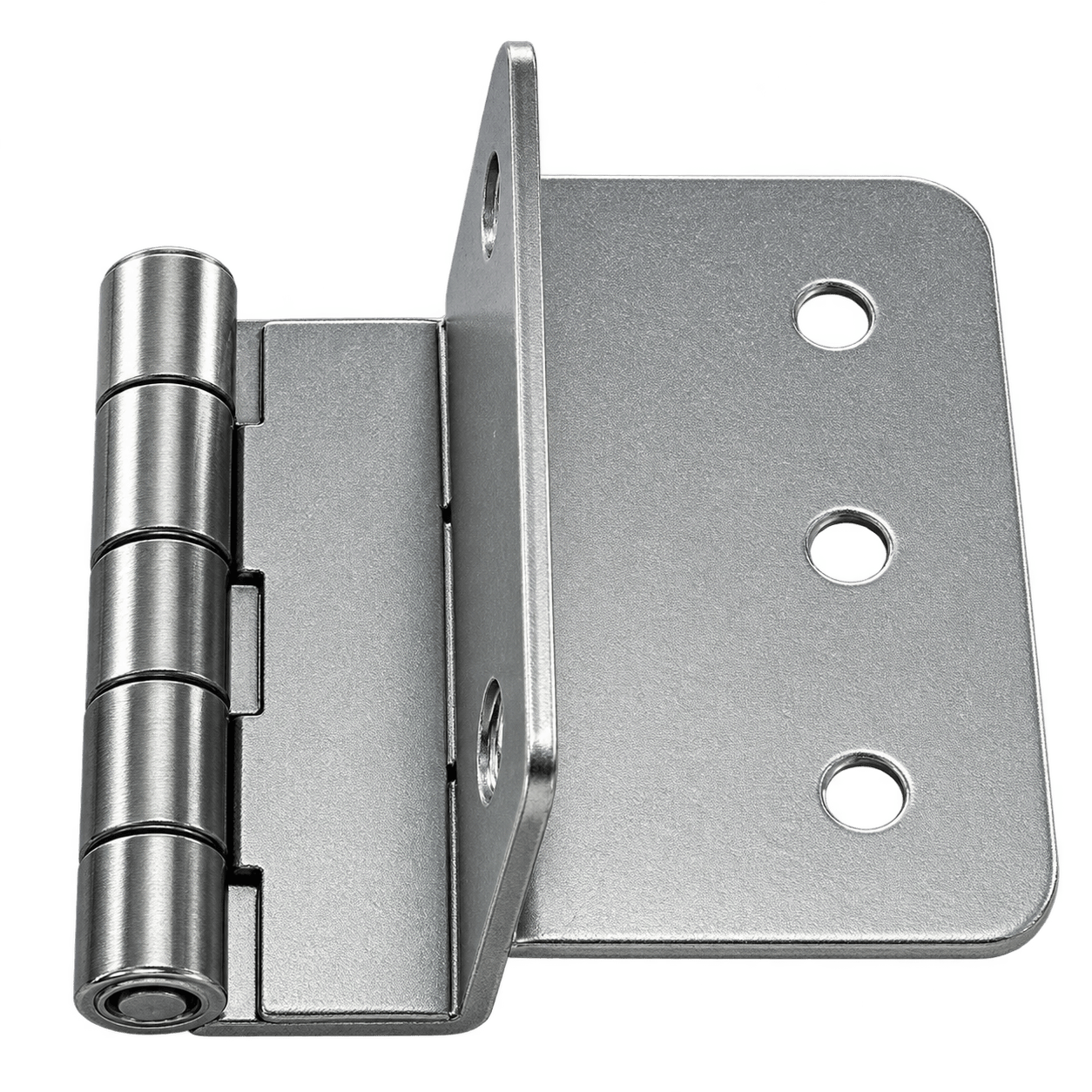

| 6孔規格 | 折15.4mm／藍鋅 |

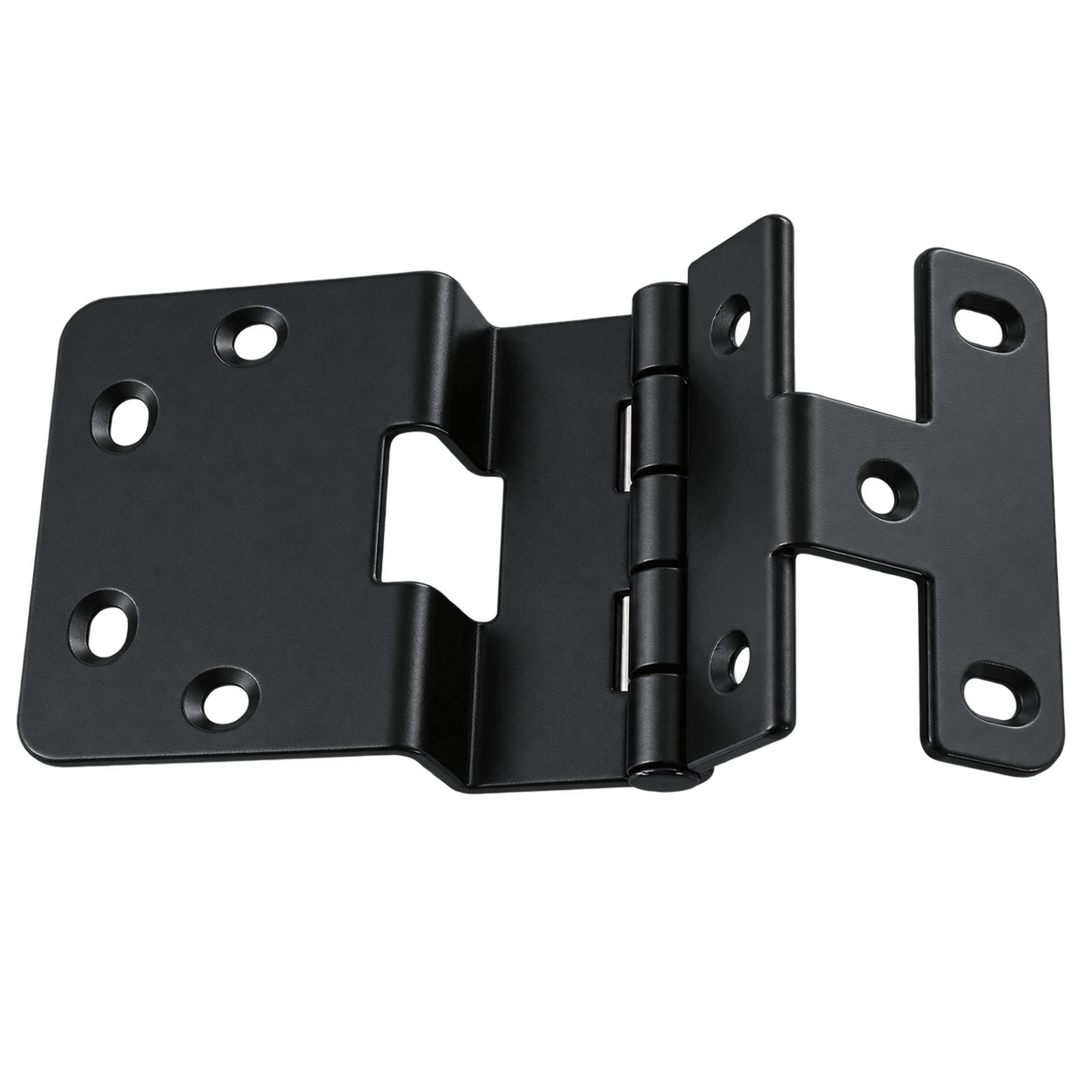

| 9孔規格 | 折21.5mm／噴塗黑 |
適用範圍
| 適用項目 | 說明 |
| 家具門片 | 適合需要大角度開啟或特殊翻折方式的家具門片。 |
| 櫥櫃／收納櫃 | 可依箱體空間與門片位置選擇適合規格。 |
| 木製箱體 | 適用需要多折結構或特殊門板活動範圍的箱體。 |
| 特殊家具結構 | 適合一般平面合頁角度或安裝位置較不適用的特殊結構。 |
規格選擇
| 選擇條件 | 6孔 | 9孔 |
| 折邊 | 15.4mm | 21.5mm |
| 孔數 | 6孔 | 9孔 |
| 表面處理 | 藍鋅 | 噴塗黑 |
| 建議選擇依據 | 依15.4mm折邊與6孔配置選用。 | 依21.5mm折邊與9孔配置選用。 |
安裝注意事項
- 安裝前請依門片尺寸、重量、板厚、孔位、開啟方向及安裝空間確認產品適用性。
- 270°為最大設計開啟角度，實際開啟範圍仍可能受到門片、箱體及周邊結構干涉影響。
- 6孔與9孔版本之折邊尺寸及孔位配置不同，選型時應依正式尺寸圖確認。
- 安裝時應確認螺絲、固定位置及門片結構具足夠強度。
使用限制
- 未經實際承重及耐久測試前，不建議直接應用於超重型門片或高頻率商用結構。
- 如使用於戶外、高濕、高鹽或腐蝕性環境，應先確認表面處理及耐蝕需求。
- 特殊安全用途或高風險結構，建議先進行實際樣品測試與工程確認。
免責聲明
本頁產品規格依目前提供之產品資料及圖面整理。 實際尺寸、孔距、公差、表面處理、顏色、承重能力、安裝效果及使用壽命， 應以正式圖面、實品或確認樣品為準。 不同生產批次可能因原材料、加工、公差、電鍍或噴塗條件產生些微尺寸、色澤或外觀差異。 安裝前請依門片重量、板厚、尺寸、孔位配置、使用頻率及實際使用環境進行確認與測試。 若應用於重型、高頻、戶外、高濕、高鹽、腐蝕性環境或其他特殊用途， 建議先進行實際承重、開關壽命及耐蝕測試。 產品設計、尺寸、孔位及表面處理如有調整，應以鎰泉工業最新正式資料為準。
