鉸鏈安裝方式 Q&A｜Hinge Installation Guide

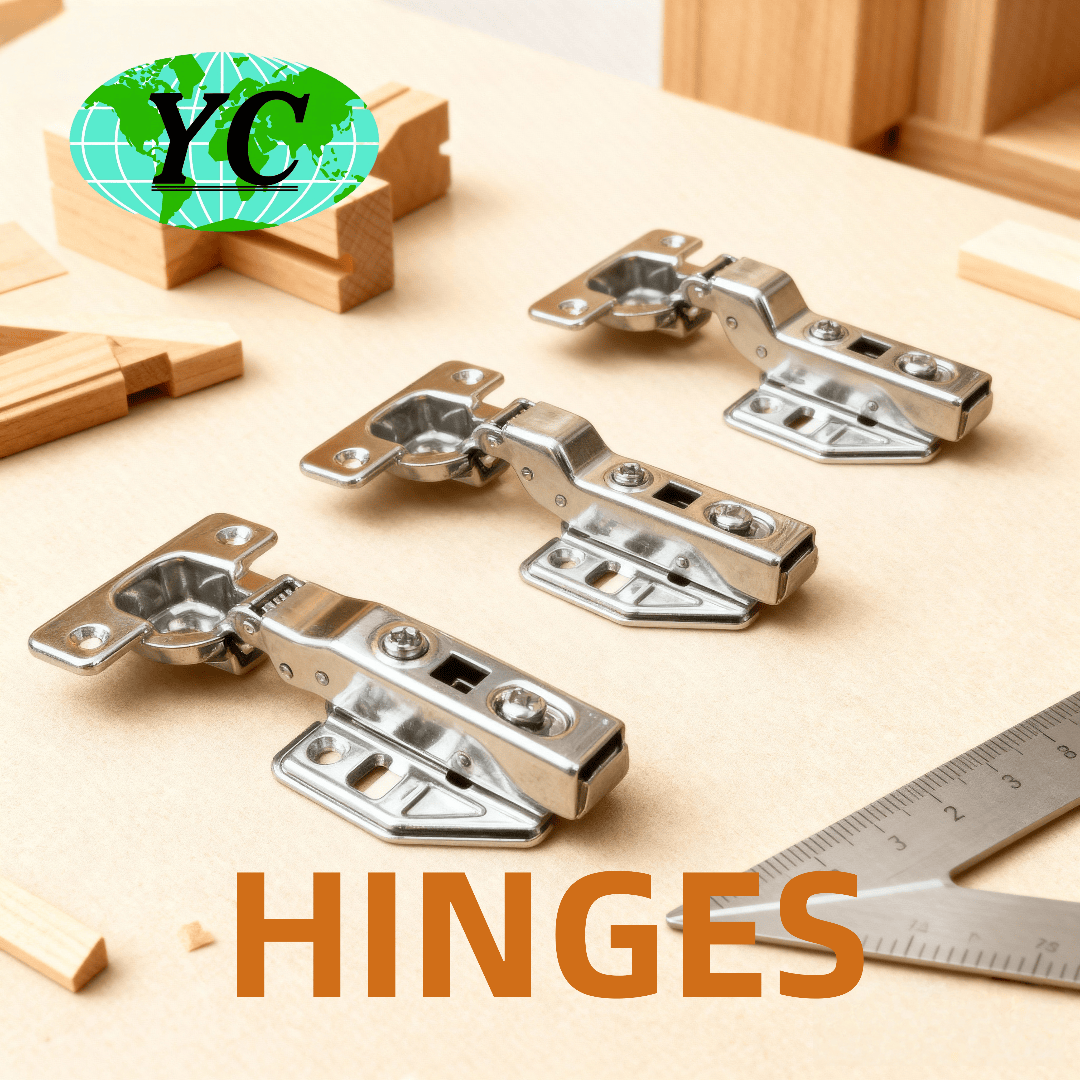

櫃體鉸鏈安裝教學｜從選型到微調一次完成
國際用語（Full Overlay／Half Overlay／Inset） × 台灣對照（6分／3分／入柱） × 現場可落地流程
一）基礎名詞與對照
| 國際分類 | 英文名稱 | 台灣稱呼 | 重點說明 |
|---|---|---|---|
| 全蓋 | Full Overlay | 6分（直臂） | 門板覆蓋櫃側板外緣；單門／系統櫃最常見。 |
| 半蓋 | Half Overlay | 3分（中彎） | 兩門共用同一隔板；各自分攤覆蓋量。 |
| 入柱 | Inset | 入柱（大彎） | 門板嵌入櫃體內；外觀齊平、線條俐落。 |
提示：現場常講「直臂／中彎／大彎」；對外溝通建議用 Full Overlay／Half Overlay／Inset，更符合國際採購語境。
二）如何選型：一步決策
- 門與櫃關係：全覆蓋選 全蓋（6分）；雙門共隔板選 半蓋（3分）；齊平內嵌選 入柱。
- 環境條件：一般室內可用一般材質；廚具、衛浴、沿海或高濕環境，建議選 SUS304 不鏽鋼 等耐蝕配置。
- 功能需求：安靜關門選 緩關（Soft-Close）；維修拆裝頻繁，選 自卸（Clip-on／快拆） 會更省工。
- 結構強度：門片較重或高頻開闔，優先選 四孔底 或 飛機底座 提升鎖固穩定性（以實際專案結構為準）。
三）開門角度與公差（釐清：開角 ≠ 自卸）
- 開門角度（Open Angle）是鉸鏈幾何設計的「規格值」：例如 90°、105°、155°、165° 等；現場量測會受門片厚度、C 值、底座高度、板材公差與安裝誤差影響，出現小幅差異屬常見狀況。
- 自卸（Clip-on／快拆）是「拆裝方式」：方便門片維修或清潔時快速卸門；它不等於開得更大，也不代表「開口最大化」。
- 若出現牆面／把手干涉，優先透過 杯孔中心距門邊（C 值） 與 底座位置/高度 來收斂；必要時調整把手位置或加裝止擋。
- 特殊角度需求：美規常見 105°；需要大開口（轉角櫃／抽取空間）用 165°；若要大開口且仍要緩關，則選對應的緩衝廣角型（見「八）型號速查」）。
四）門板開孔與設計尺寸
| 項目 | 建議值 | 說明 |
|---|---|---|
| 杯孔直徑 | Ø35（主流）、Ø40（選配） | 以 Ø35 最普遍；Ø40 多用於特定門重或特殊需求。 |
| 杯孔深度 | 標準鉸杯約 11–12 mm 淺杯頭（如 H1235）為 9.5 mm |
依鉸杯高度、門材與治具設定微調；避免穿透。淺杯頭是「杯深受限」情境的解法，不是把杯徑改小。 |

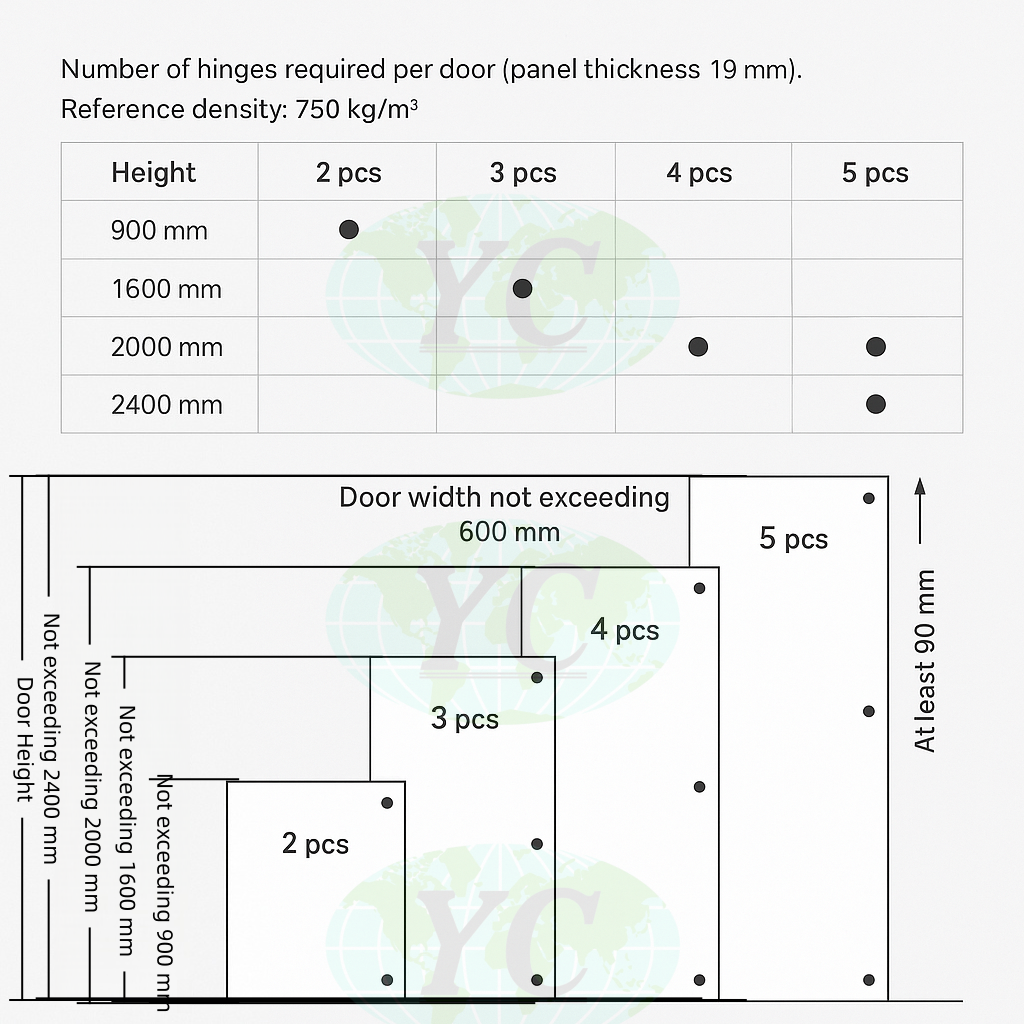

| 杯孔中心距門邊（C） | 3–6 mm | 影響覆蓋量與門縫；過大/過小皆可能造成密合不良或干涉。 |
| 適用門厚 | 15–22 mm（常見範圍） | 厚門/重門需同時檢核門重、鉸鏈數量與底座鎖固方式。 |
| 門與櫃體間隙（Gap） | 1.5–2.0 mm | 預留塗裝/貼皮與施工公差，避免刮碰與回彈干涉。 |
提醒：以上為常見工程建議值；最終以樣品試裝、治具設定與門材（木心板/實木/鋁框玻璃等）為準。
五）標準安裝流程（Checklist）
- 畫線與定位：先確認 C 值、底座高度與設計邊縫（Gap）。
- 加工杯孔：以 Forstner 鑽頭開 Ø35（或 Ø40）孔；深度依鉸杯（標準約 11–12 mm、淺杯約 9.5 mm）設定。
- 安裝鉸杯：鉸杯放入杯孔並以螺絲鎖固。
- 固定底座：櫃側鎖上底座（二孔底／四孔底／飛機底座 依系列/專案）。
- 掛門與微調：用三向螺絲調整 前後／上下／左右，校正面差與邊縫。
- 功能測試：多次開關測試；若有干涉，回到定位與底座/杯孔位置重新微調或調整把手/止擋。
六）材質與表面處理
| 項目 | 選項／對外口徑 | 適用情境 |
|---|---|---|
| 材質 | 一般材質（常見鍍鎳體系）／ SUS304 不鏽鋼（耐蝕） | 一般家具：常規材質；高濕/沿海/廚衛：SUS304。 |
| 表面處理 | 常見：鍍鎳色（Nickel plated）；其他色系依專案定義 | 若需鹽霧等級、色澤或耐蝕標準，請在詢價/下單前先定義驗收規格（例如鹽霧時數、外觀允收等）。 |
七）常見問題（FAQ）
先裝門板端還是櫃體端？
建議先加工門板杯孔並裝上鉸杯，再固定櫃體底座，最後掛門並做三向微調。
門片會撞牆或把手怎麼處理？
優先調整杯孔 C 值與底座位置/高度；必要時調整把手位置或加裝止擋。若為轉角櫃常見干涉，建議改用 155°/165° 對應機種並搭配止擋設計。
如何快速分辨全蓋／半蓋／入柱？
完全覆蓋櫃側＝全蓋（6分）；兩門共用隔板＝半蓋（3分）；門板嵌入與櫃側齊平＝入柱（Inset）。
不同系列可以混用零件嗎？
不建議混用。不同系列在外觀、臂形、底座與孔距規劃可能不同；若更換系列，請以樣品試裝重新檢核杯孔、覆蓋量與孔距治具相容性。
八）範例型號速查（分類＋連結）
說明：本表採「分類式速查」，便於現場/採購快速對齊規格；若需完整型號清單以網站分類頁為準。
| 分類 | 型號 | 規格/定位 | 重點說明（釐清邏輯） | 連結 |
|---|---|---|---|---|
| A）主流 Ø35 隱藏鉸鏈（90°/約100°） | ||||
| 主流平台 | H1066 / H1066SC | Ø35（系列平台：普通/緩關） | 同平台常見含一般款與緩關款（以頁面型號列表為準）；可依臂形/底座對應全蓋/半蓋/入柱。 | 中文 ／ EN |
| 獨立系統 | H1221 | 90° 隱藏鉸鏈（獨立系統） | 外觀、臂形與底座規劃與 H1066 平台不同；替代前建議樣品試裝與孔距核對。 | 中文 ／ EN |
| B）淺杯（杯深受限：仍為 Ø35，杯深較淺） | ||||
| 淺杯頭 | H1235 | Ø35 淺杯頭（杯深 9.5 mm） | 重點：杯徑仍是 Ø35，只是杯深較淺（9.5 mm）用於薄門/杯深受限情境；治具與門邊距仍需試裝確認。 | 中文 ／ EN |
| C）105°（美規常見：面框櫃/美式偏好） | ||||
| 美式緩關 | H1237SC | Ø35（1-1/4"）× 105° 緩衝 | 偏美系應用；使用前建議同步檢核覆蓋量、C 值與底座做法（面框/無面框差異）。 | 中文 ／ EN |
| D）155°（大開口：常見於特定開門需求） | ||||
| 155° 緩關 | H1252SC | Ø35 × 155° 緩關｜二段力｜飛機底座 | 用途：需要較大開口且保留緩關手感。飛機底座可提升鎖固穩定性；如需常卸門維修，仍以是否為自卸結構（Clip-on）為判斷點。 | 中文 ／ EN |
| E）165°（廣角：轉角櫃/抽取空間/需要更完整開口） | ||||
| 165° 緩關＋自卸 | H1241SC | Ø35 × 165° 緩衝｜四孔底｜自卸 | 釐清：165°＝大開口；自卸＝方便拆裝。兩者可同時存在，但功能定位不同；選型時請分開判斷需求。 | 中文 ／ EN |
| 165° 固定式 | H1230 | Ø35 × 165°｜四孔底｜不自卸 | 廣角需求但不需要緩衝/自卸時的選擇；適合指定結構設計的櫃體。 | 中文 ／ EN |
| 165° 加高底片 | H1228 | Ø35 × 165°｜二孔底｜不自卸｜加高底片 H=9 | 搭配加高底片做結構避讓；適合特定櫃體結構需求（以實際結構與干涉條件為準）。 | 中文 ／ EN |
| F）耐蝕 SUS304（潮濕/沿海/廚衛） | ||||
| 304 緩關＋自卸 | H1242SC | Ø35｜緩衝 SUS304｜四孔底｜自卸 | 潮濕、沿海、廚衛或油煙環境優先；仍需評估異材腐蝕與螺絲材質配置。 | 中文 ／ EN |
| G）玻璃門鉸鏈（非 Ø35 杯孔系統） | ||||
| 玻璃門 | H1226SC | 玻璃門用（夾持式/螺絲固定類） | 此類屬玻璃門專用結構，邏輯與 Ø35 杯孔隱藏鉸鏈不同；選型需以玻璃厚度、門重與夾持/墊片配置為核心。 | 中文 ／ EN |
| H）露出式合頁（非隱藏鉸鏈／不走 Ø35 杯孔） | ||||
| 露出式 | H1212／H1212SC | 90° 露出式合頁 | 傳統外露合頁；非 Ø35 杯孔系統。若專案指定外露外觀可採用。 | 中文 ／ EN |
重點摘要： 先決定全蓋/半蓋/入柱，再決定環境材質（一般／高濕沿海選 SUS304 等耐蝕配置），功能（一般／緩關／自卸），最後回到杯孔 Ø35、杯深（標準約 11–12 mm；淺杯如 H1235 為 9.5 mm）、C 值 3–6 mm 與三向微調完成收斂。 若有牆面或把手干涉，先用杯孔位置與底座位置/高度微調；需要更完整開口則直接選 155°/165° 等對應開角機種。開角與自卸屬不同維度，選型請分開判斷，避免混在一起導致規格誤配。
