| 項目 | 內容 |
|---|---|
| 型號 | V1483 |
| 品名 | 液壓緩衝支撐桿 |
| 顏色／表面 | 鉻色 |
| 出貨方式 | 左右一對（L/R Pair） |
| 適用門型 | 上翻式／下翻式 櫥櫃門（Lift-Up / Drop-Down Flap Door） |
| 功能重點 | 液壓緩衝、降低關門衝擊與噪音、提升開闔手感與穩定性（更多規格請見下方表格） |
| 項目 | 內容 |
|---|---|
| 型號 | V1483 |
| 品名 | 液壓緩衝支撐桿 |
| 顏色／表面 | 鉻色 |
| 出貨方式 | 左右一對（L/R Pair） |
| 適用門型 | 上翻式／下翻式 櫥櫃門（Lift-Up / Drop-Down Flap Door） |
| 功能重點 | 液壓緩衝、降低關門衝擊與噪音、提升開闔手感與穩定性（更多規格請見下方表格） |
產品說明

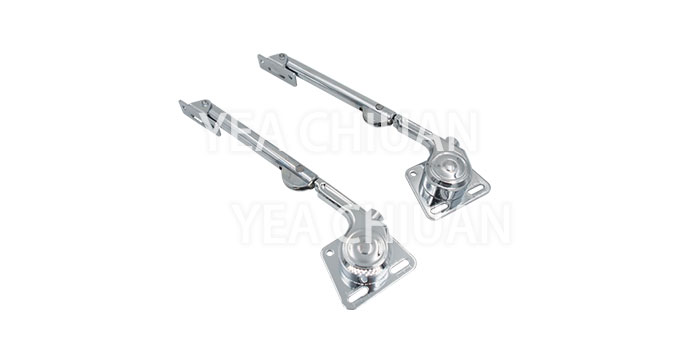

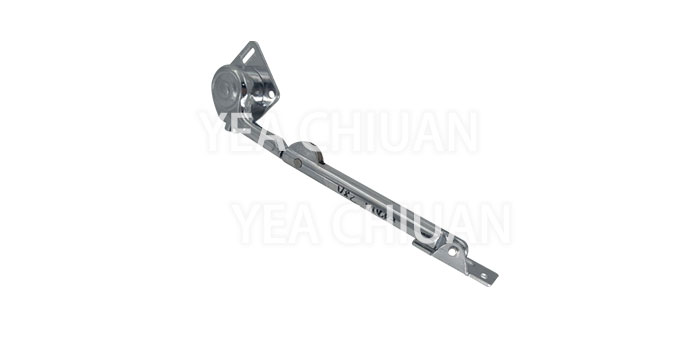

V1483 為液壓緩衝支撐桿，適用於上翻或下翻式櫥櫃門。注意：同一組左右對件，會因上翻/下翻的運動方向不同而左右互換使用。 為降低安裝誤用風險，建議安裝前先確認門型（上翻或下翻），再依「零件標示」對位鎖付。
尺寸規格（依圖面標註；mm）
| 尺寸項目 | 數值 | 備註 |
|---|---|---|
| 總長 | 200 | 圖面標示 200MM |
| 桿身段長 | 90 | 圖面標示 90MM |
| 端部固定片孔距 | 32 | 圖面標示 孔距 32MM |
| 底座板尺寸 | 45 × 55 | 圖面標示 45MM / 55MM |
| 底座孔距 | 32 | 圖面標示 孔距 32MM |

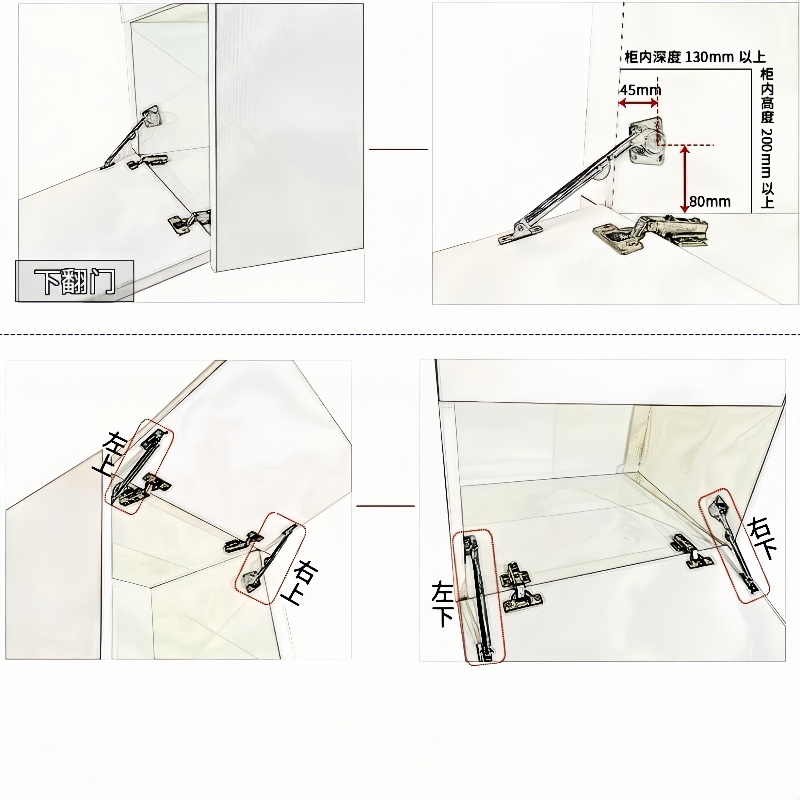

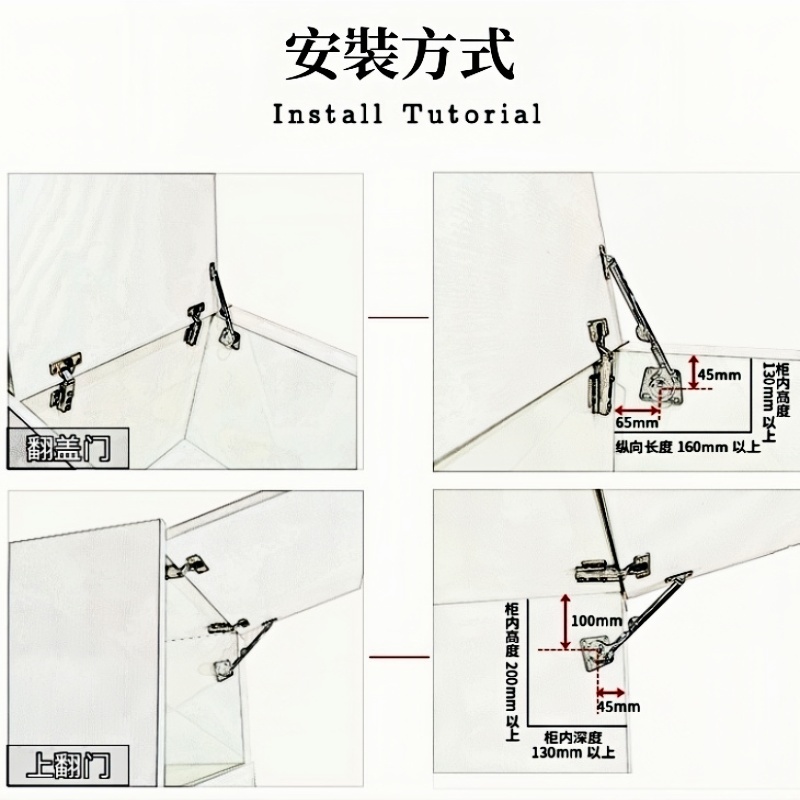

左右互換規則（上翻/下翻安裝不同會對調）
為避免現場混淆，建議先用 A/B 來區分兩支：

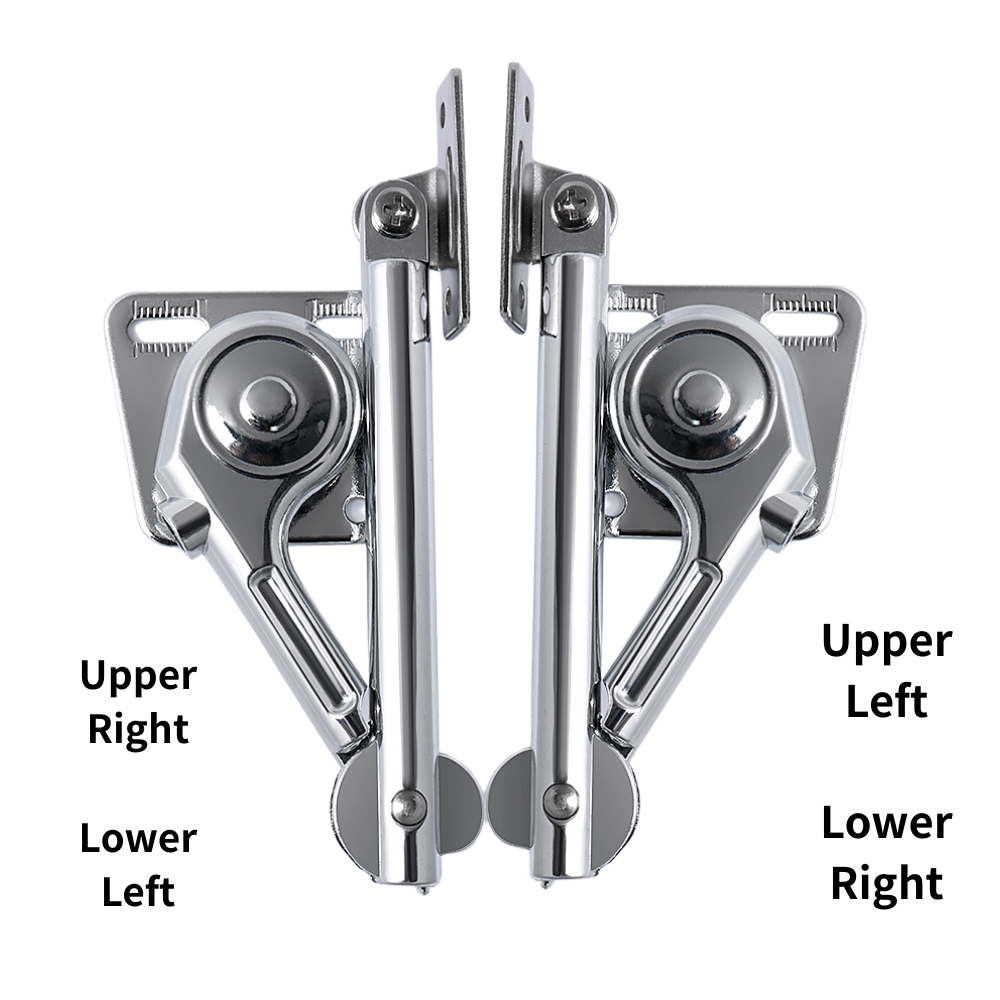

・A件：零件標示「上右／下左」
・B件：零件標示「上左／下右」
| 門型安裝方式 | 櫃體左側安裝 | 櫃體右側安裝 | 口訣 |
|---|---|---|---|
| 上翻（Lift-Up） | B件（上左） | A件（上右） | 上翻：左B右A |
| 下翻（Drop-Down） | A件（下左） | B件（下右） | 下翻：左A右B |
安裝提醒：本品為左右對件，上翻與下翻受力方向不同，左右件必須依上述規則互換；請依零件標示（上左/上右/下左/下右）對位安裝，勿左右混裝。
適用範圍
| 應用場景 | 說明 |
|---|---|
| 廚房吊櫃上翻門 | 上櫃掀門緩衝支撐，提升開闔手感並降低衝擊噪音 |
| 收納櫃／玄關櫃翻門 | 可依門型（上翻或下翻）套用對應左右配置 |
| 電視櫃、展示櫃、吧台櫃 | 翻門結構之緩衝支撐應用，改善關門衝擊與使用體驗 |
| 家具翻門機構 | 建議依門片條件與安裝空間評估，並遵守指定孔距/間距定位 |
免責聲明
以上尺寸、孔距與安裝對應說明依提供之圖面資訊整理，僅供選型與安裝參考。實際使用效果、緩衝手感、承載能力與使用壽命，會因門片材質、門重、鉸鏈配置、櫃體結構、固定面強度、螺絲鎖付品質、安裝位置、公差與使用頻率而有所差異。
本產品必須依製造方指定之安裝孔距與安裝間距定位施工。 包含但不限於：底座孔距 32mm、端部固定片孔距 32mm、底座板尺寸 45×55mm 等；若未依指定間距安裝、任意偏移孔位、擴孔/拉長孔、左右件混裝、或左右兩側未對稱定位， 可能導致力矩方向錯誤、緩衝失效、回彈、下墜、異音、門片變形、螺絲鬆脫，甚至造成櫃體與門片損壞與安全風險。
安裝前請自行確認櫃體與門片材質及固定面厚度足以承受反覆開闔受力；建議預鑽孔並使用合適規格螺絲，鎖付後先進行小角度試開合，再逐步測試全行程，確認無干涉、無異音、無鬆動後再正式使用。
所有性能與載重相關描述不構成保證；使用者應自行評估門片條件並承擔安裝與使用安全責任。因未按指定孔距/間距安裝、左右件混裝、或安裝不當所造成之損害，不在保固/責任範圍之內。
