| 型號 | 分類 | 款式 | 開角 | 杯徑 | 底座 | 主要功能 |
|---|---|---|---|---|---|---|
| H1230 | 一般鉸鍊 | 6分直臂／3分中彎／入柱大彎 | 165° | φ35 mm | 固定式四孔底座 | 無緩衝、不自卸、結構穩固 |
| H1241SC | 緩衝鉸鍊 | 6分直臂／3分中彎／入柱大彎 | 165° | φ35 mm | 四孔自卸底座 | 緩衝、靜音、自卸結構 |

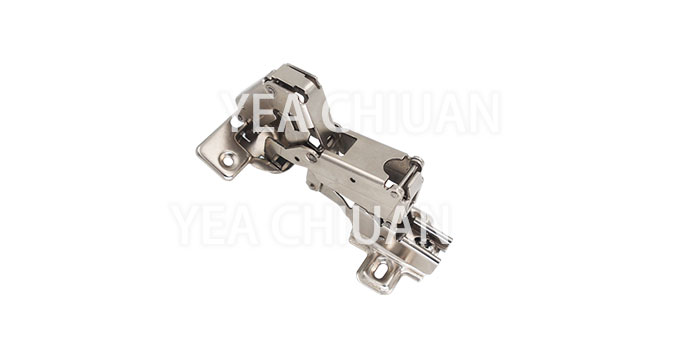

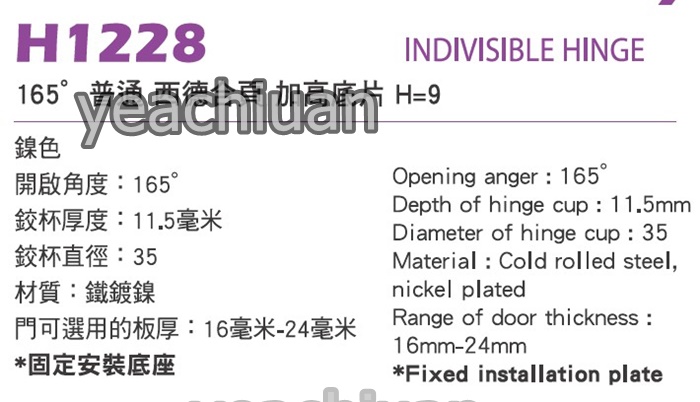

| H1228 | 加高底片鉸鍊 | 入柱大彎（加高底片 H=9） | 165° | φ35 mm | 固定式二孔底座 | 無緩衝、不自卸、加高避讓設計 |
165度鉸鍊系列
H1230 一般鉸鍊（不自卸）｜H1241SC 緩衝鉸鍊（自卸）｜H1228 加高底座鉸鍊（H=9 × 2孔底）
本系列為 165° 廣角開啟、φ35 mm 杯徑之櫥櫃鉸鍊。三款型號共用相同開角與杯徑， 差異在於是否具緩衝／是否快拆與底座型式。提供三種臂型（直臂〈全蓋〉／中彎〈半蓋〉／大彎〈入柱〉）， 對應不同覆蓋與安裝空間。
※ 圖片示意一律沿用 H1241SC，外觀可能與實品略有差異。
三種臂型（示意圖以 H1241SC 為範例）
-
6分 / 直臂（全蓋） -
3分 / 中彎（半蓋） -
入柱 / 大彎（Inset）
產品簡述比較表（165° × φ35 mm 共用）
| 型號 | 分類 | 款式 | 開角 | 杯徑 | 底座 | 主要功能 |
|---|---|---|---|---|---|---|
| H1230 | 一般鉸鍊 | 直臂／中彎／大彎 | 165° | φ35 mm | 固定式四孔底座（不自卸） | 無緩衝、結構穩固、耐用 |
| H1241SC | 緩衝鉸鍊 | 直臂／中彎／大彎 | 165° | φ35 mm | 四孔自卸底座（快拆） | 油壓緩衝、靜音、防震 |
| H1228 | 加高底座鉸鍊 | 入柱／大彎（單一版本） | 165° | φ35 mm | 加高底座 H=9 × 固定式二孔底（不自卸） | 無緩衝、提高避讓量、適合入柱 |
產品特色
- 165° 廣角開啟，轉角與內嵌門操作動線更順暢。
- 臂型齊全：直臂（全蓋）、中彎（半蓋）、大彎（入柱）。
- H1241SC：油壓緩衝＋自卸底座，安裝快、關門靜音。
- H1230：固定式四孔底座，結構穩固、經濟耐用。
- H1228：加高底座 H=9 × 2孔底，提升入柱／大彎避讓空間。
- 鋼材本體＋防鏽電鍍，長期使用維持對位與外觀。
應用範圍
- 家用：廚櫃、衣櫃、浴櫃、電器櫃等。
- 商用：展示櫃、辦公櫃體、醫療設備櫃。
- 系統櫃工程：量產與現場安裝皆宜。
免責聲明
1）所有產品圖片僅供參考；本頁臂型示意均以 H1241SC 為範例，實品外觀可能因模具、材料批次或表面處理更新而不同。
2）本公司保留隨時調整產品設計、尺寸、公差、表面處理與配件組合之權利，恕不另行通知。
3）不同地區法規與測試標準（EU/US/JP/SEA/中東等）各異，請於下單前確認適用規範。
4）產品經 QC 合格後出貨；誤用、外力損壞、改裝或非正常使用所致問題不在保固範圍。
5）避免長期暴露於高濕度、高鹽分或腐蝕性氣體環境，以維持鍍層與結構性能。
