| 型號 | 功能 | 底片 |
|---|---|---|
| H1221 | 一般 | 2孔底片 |
| H1221B | 緩關 | 2孔底片 |
| H1221C | 緩關 | 4孔／飛機底片 |
杯頭：Ø35 mm | 開角：90° | 底片：2孔、4孔、飛機底片可選
| 型號 | 功能 | 底片 |
|---|---|---|
| H1221 | 一般 | 2孔底片 |
| H1221B | 緩關 | 2孔底片 |
| H1221C | 緩關 | 4孔／飛機底片 |
杯頭：Ø35 mm | 開角：90° | 底片：2孔、4孔、飛機底片可選
產品說明

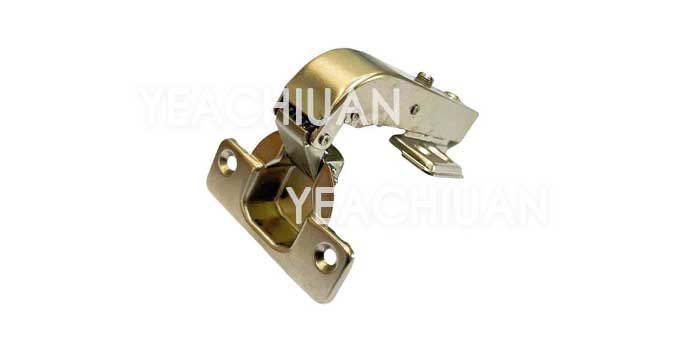

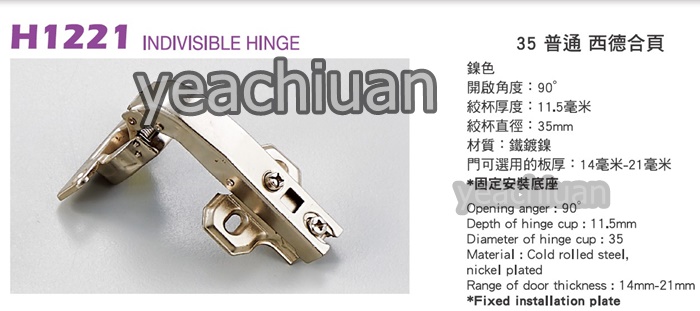

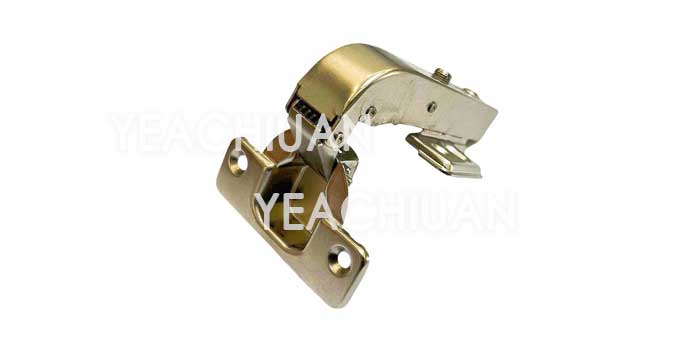

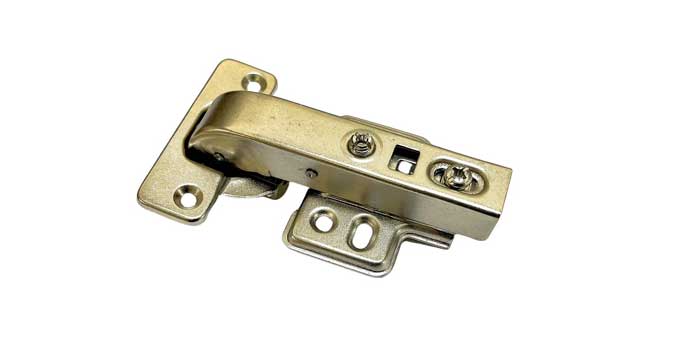

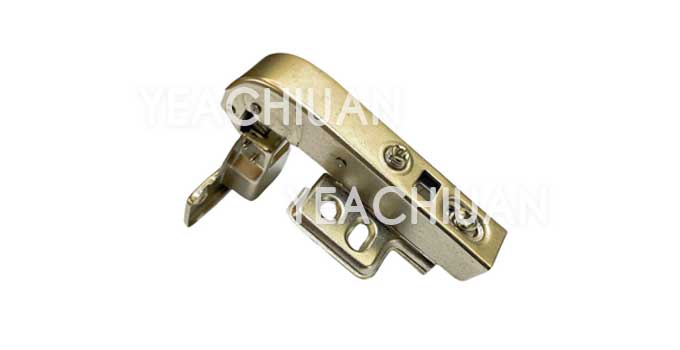

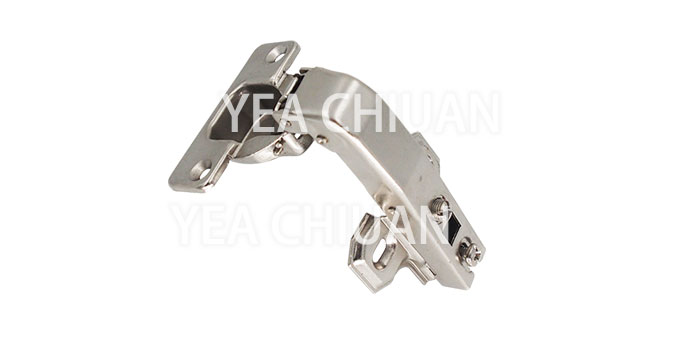

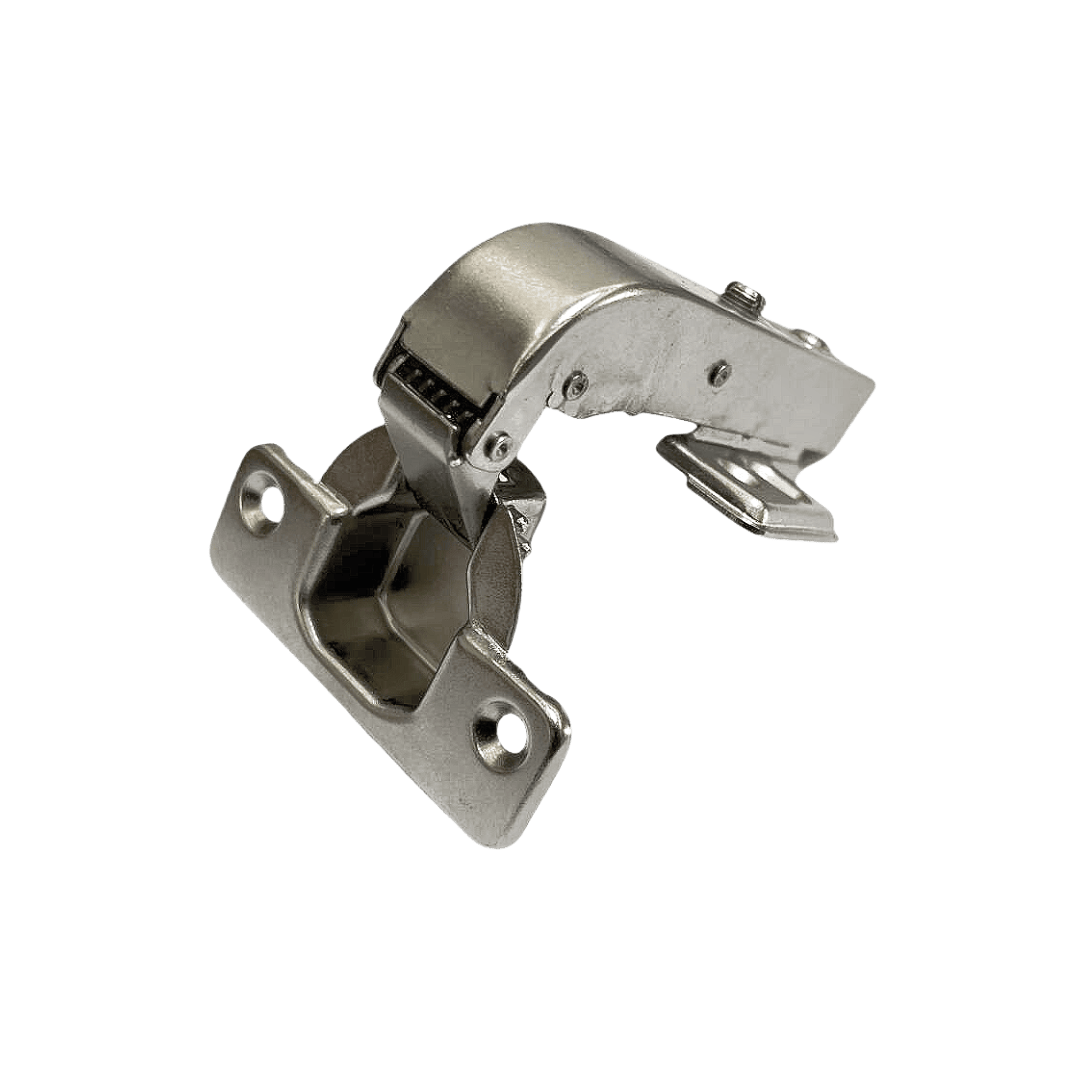

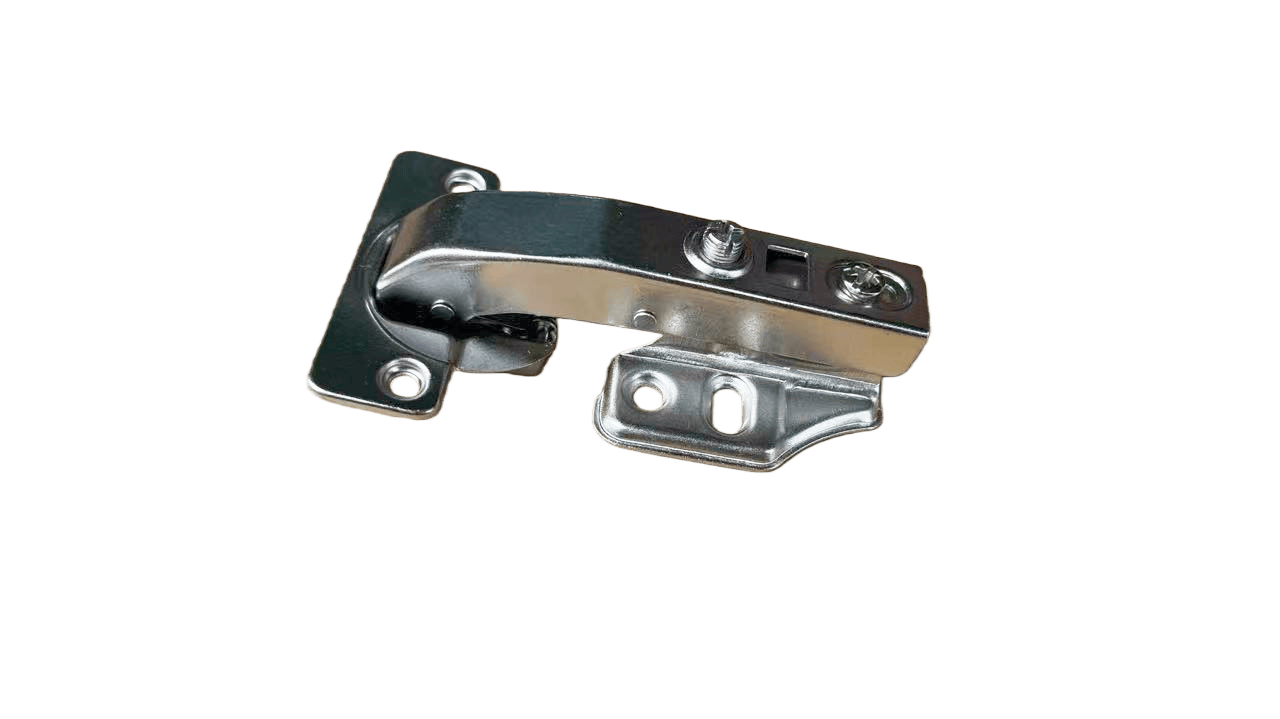

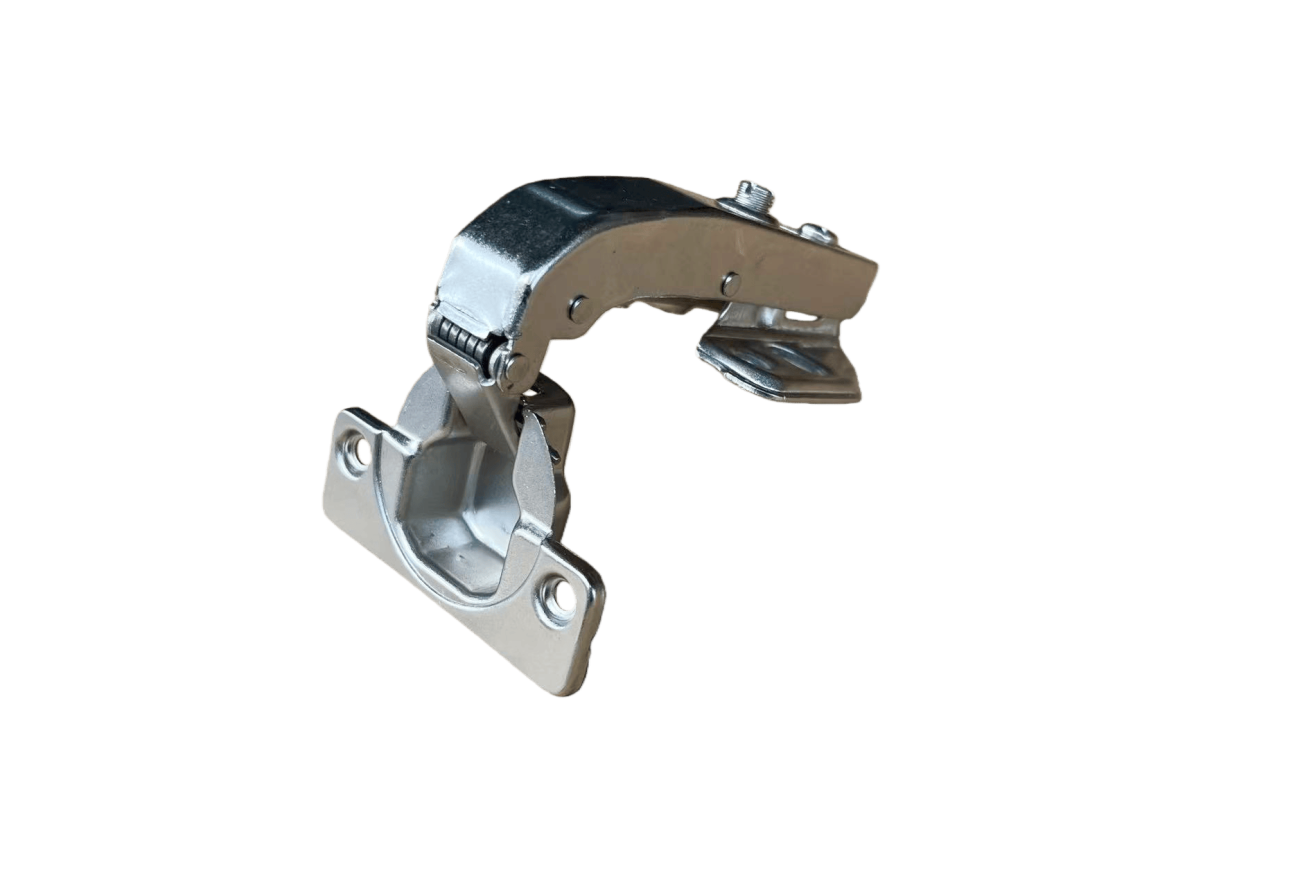

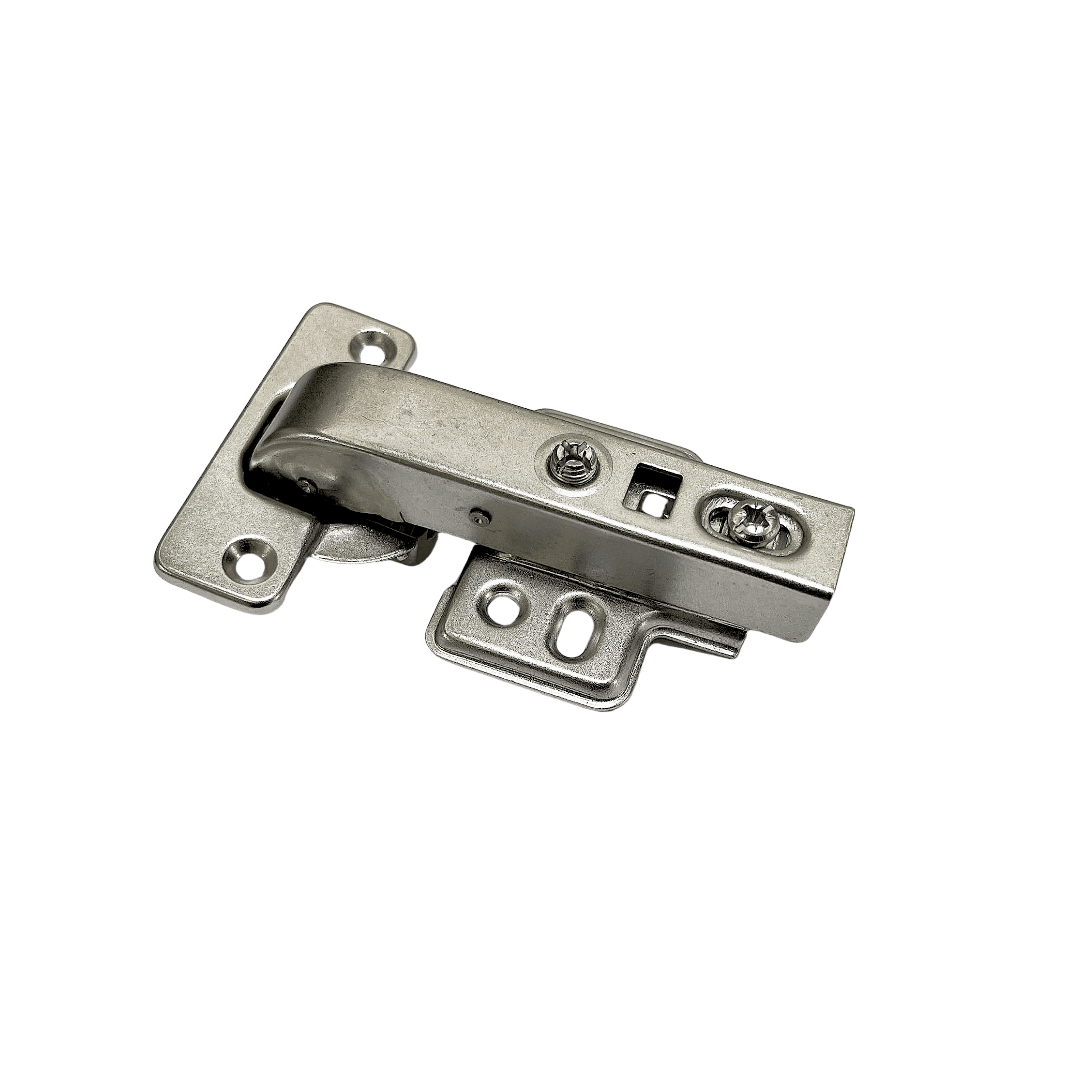

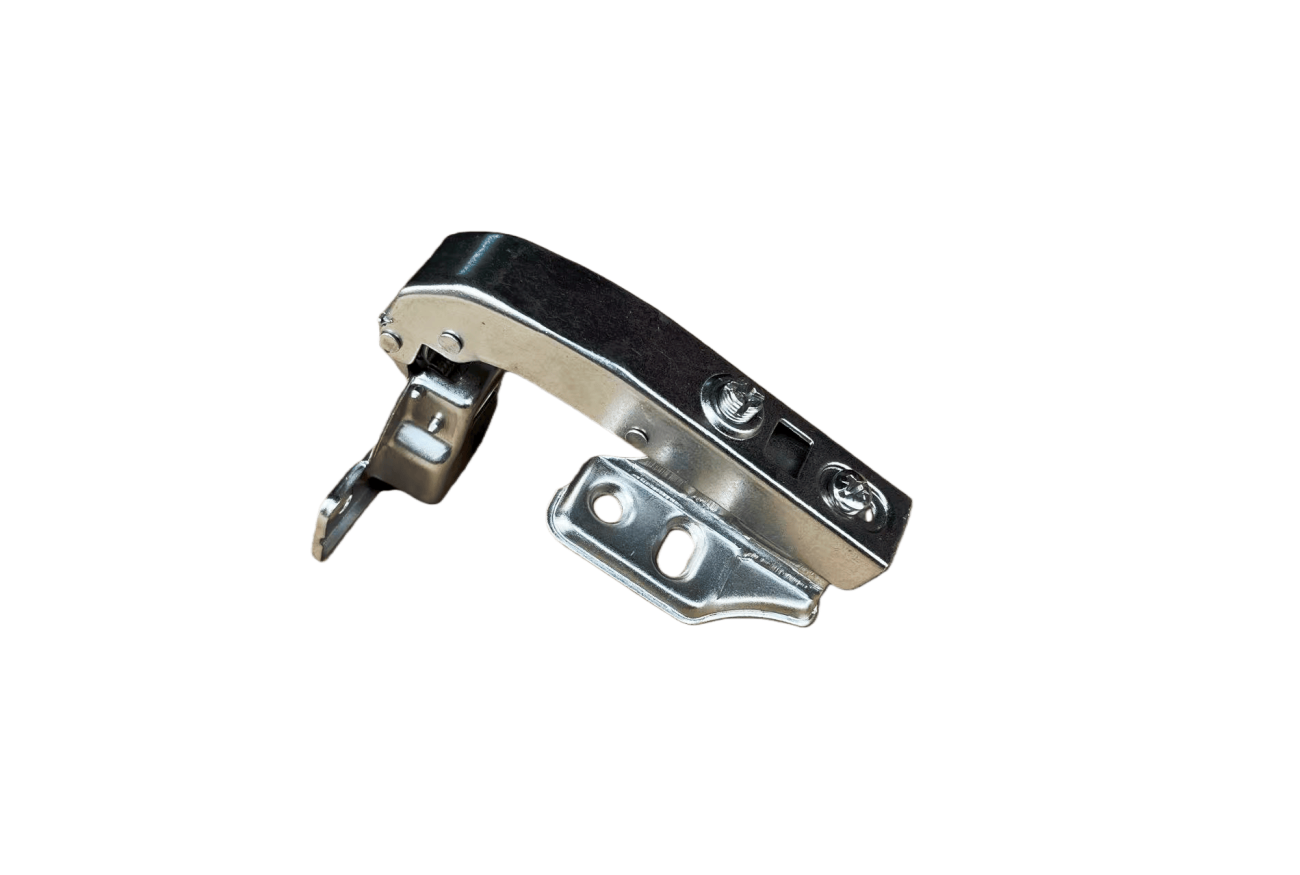

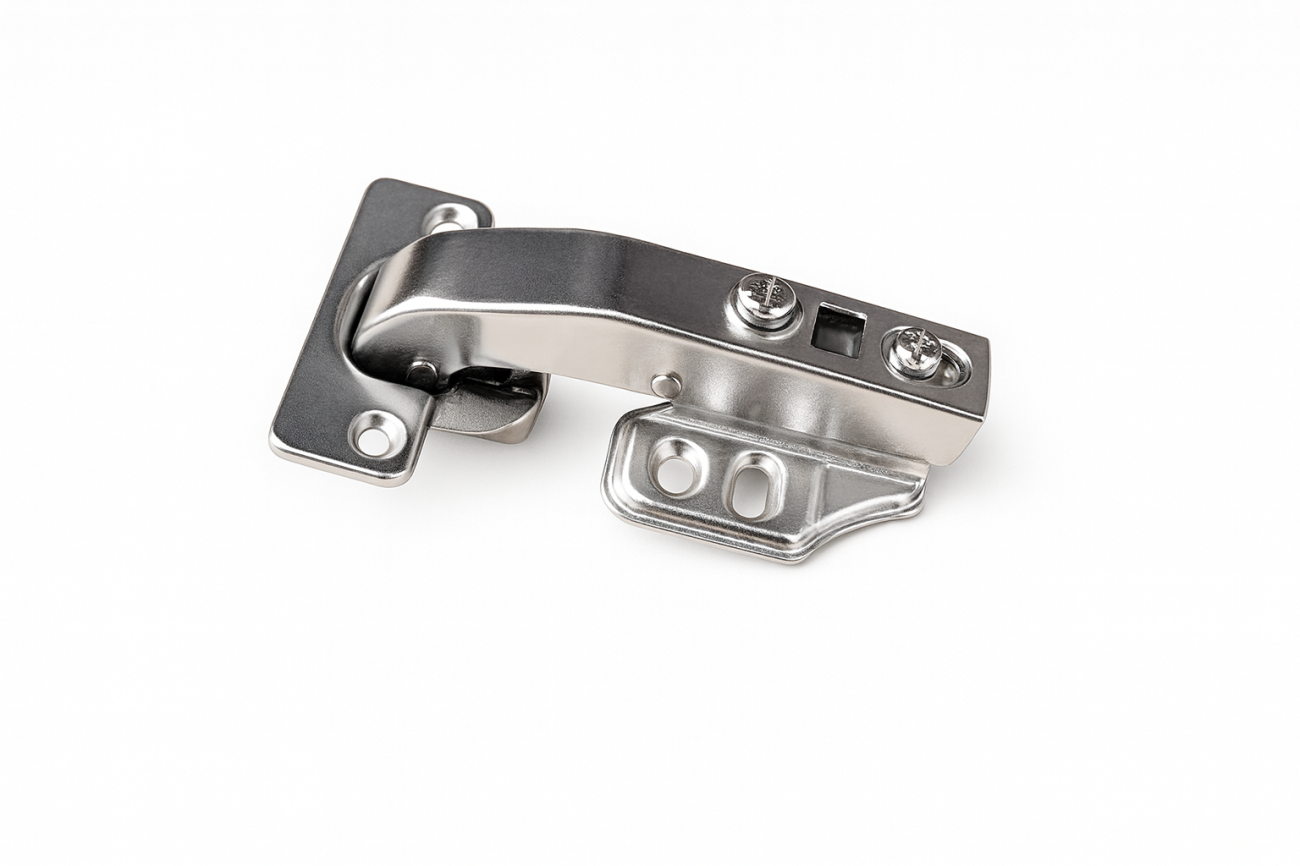

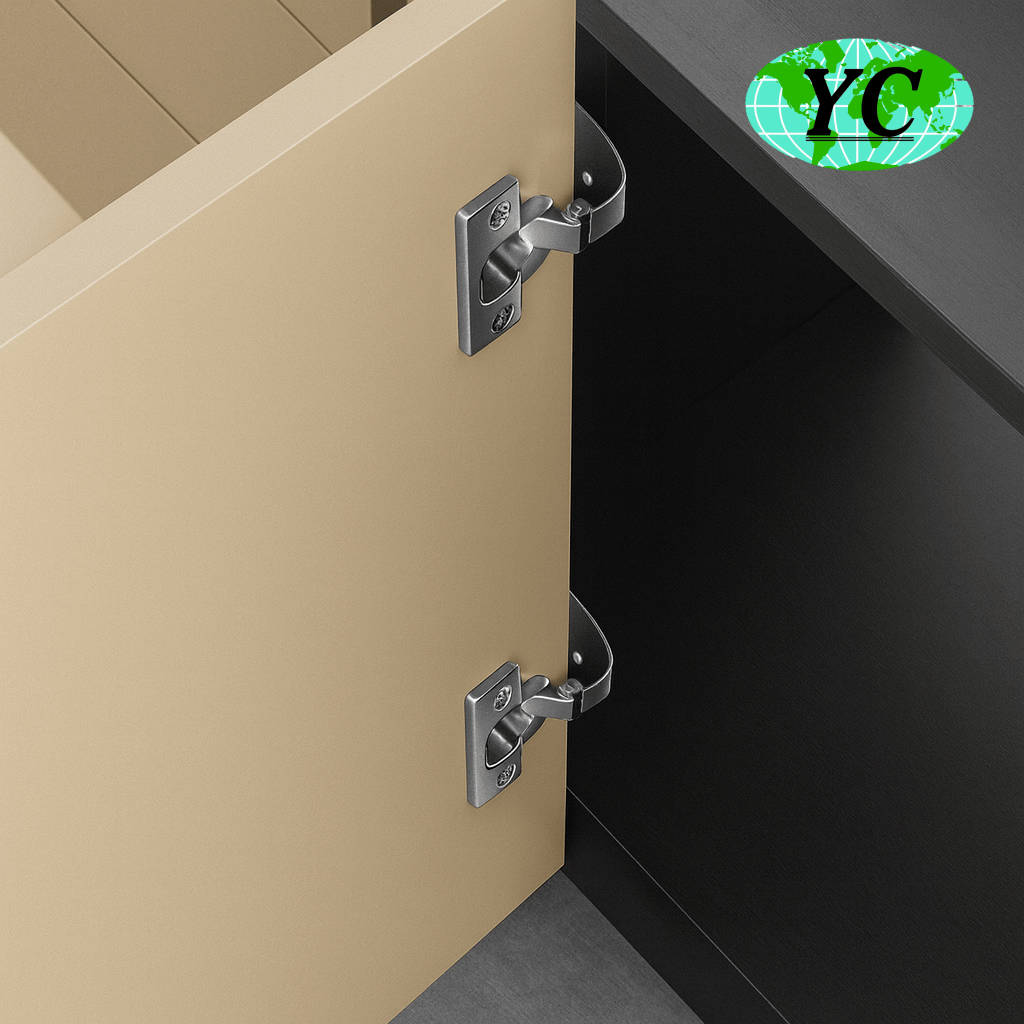

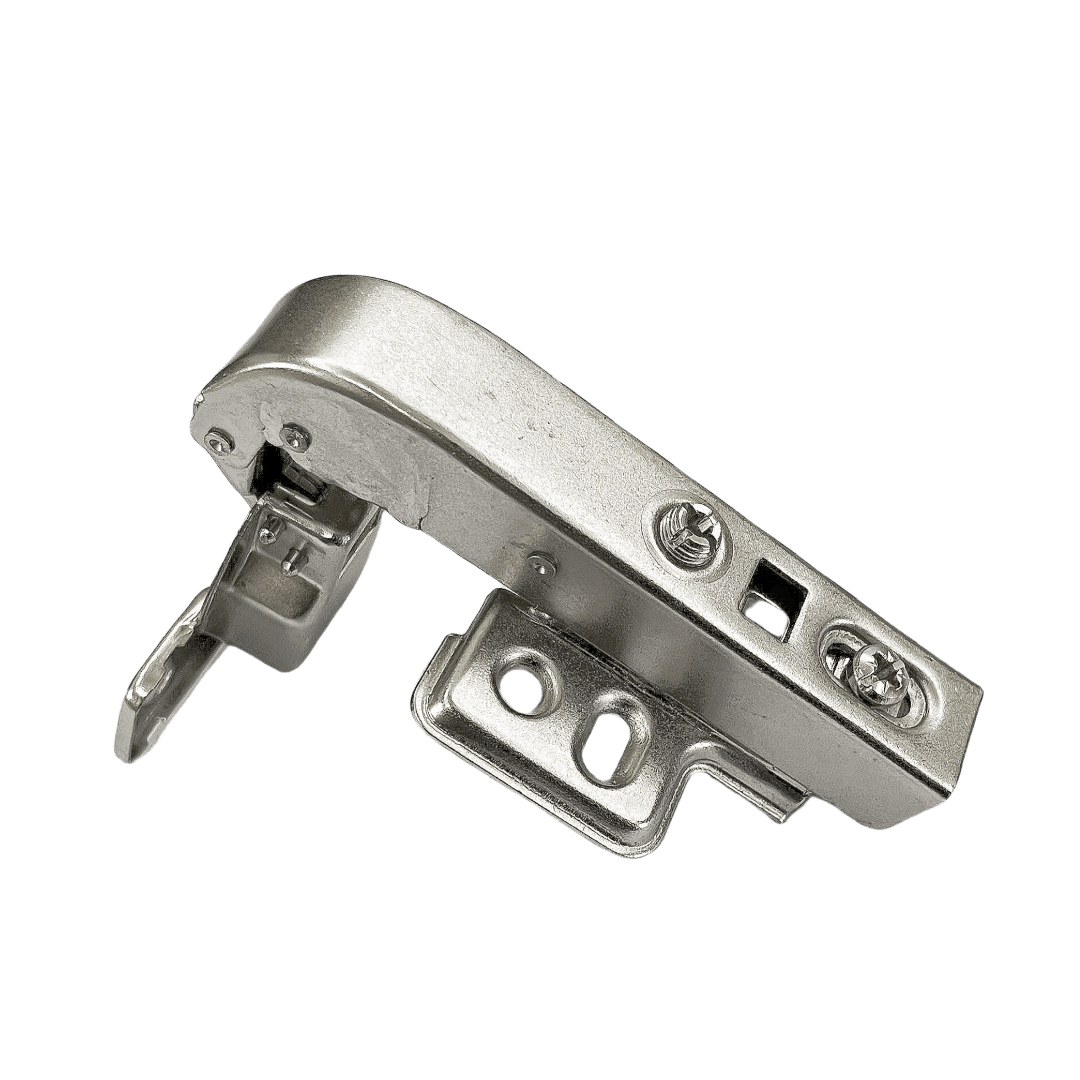

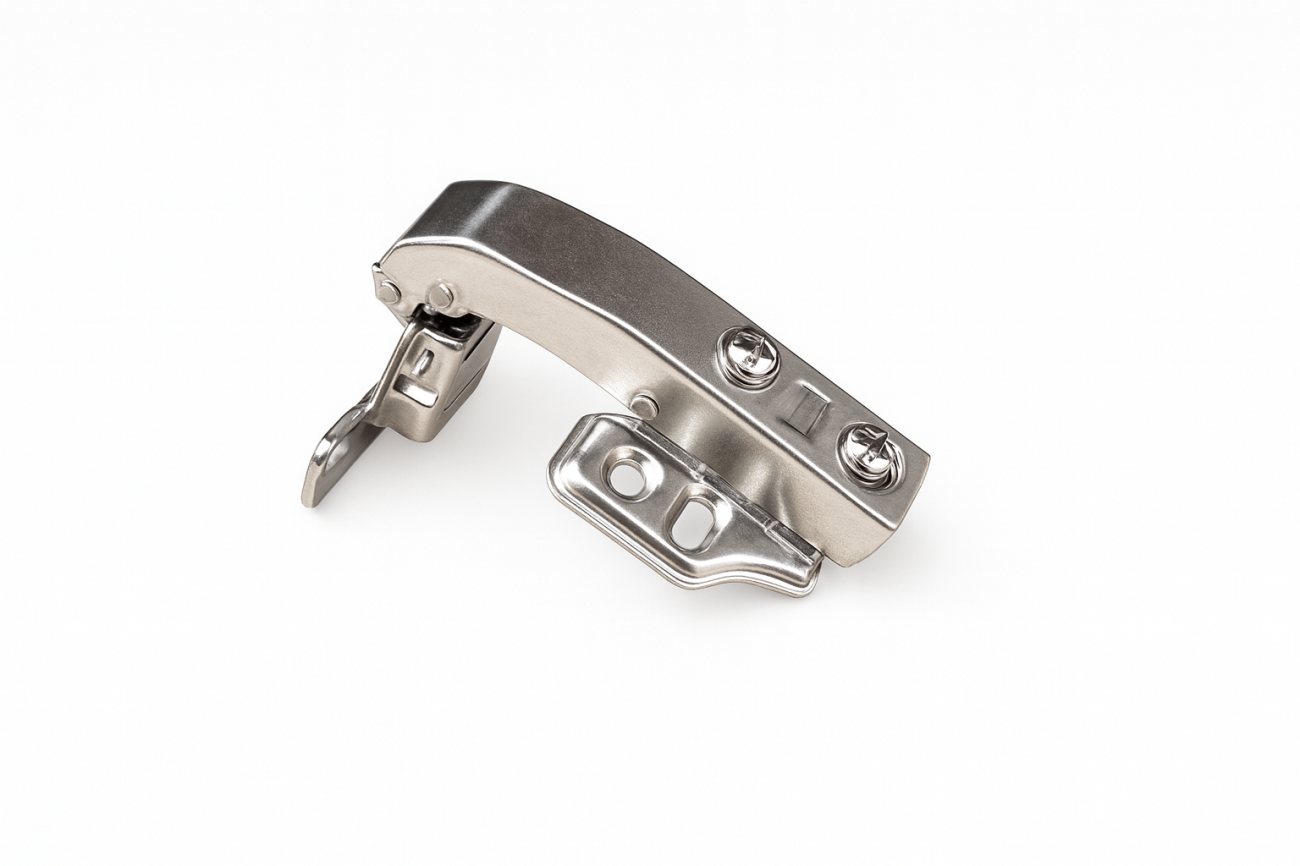

H1221 系列為專為轉角櫃與盲角櫃設計的西德式 Ø35 mm 杯頭鉸鍊。門板閉合時與側板齊平（180° inline），開啟角度 90°，能有效避免轉角相鄰門片互撞。結構採冷軋鋼衝壓，表面鍍鎳厚度約 8–12 μm，具備優異的耐腐蝕與耐磨性。系列包含一般與緩關兩種機構，底片可依櫃體條件選擇 2 孔、4 孔或飛機底片，安裝精準、維修便利，廣泛應用於系統櫃、廚櫃、衛浴櫃與展示櫃。
詳細規格
| 項目 | 說明 |
|---|---|

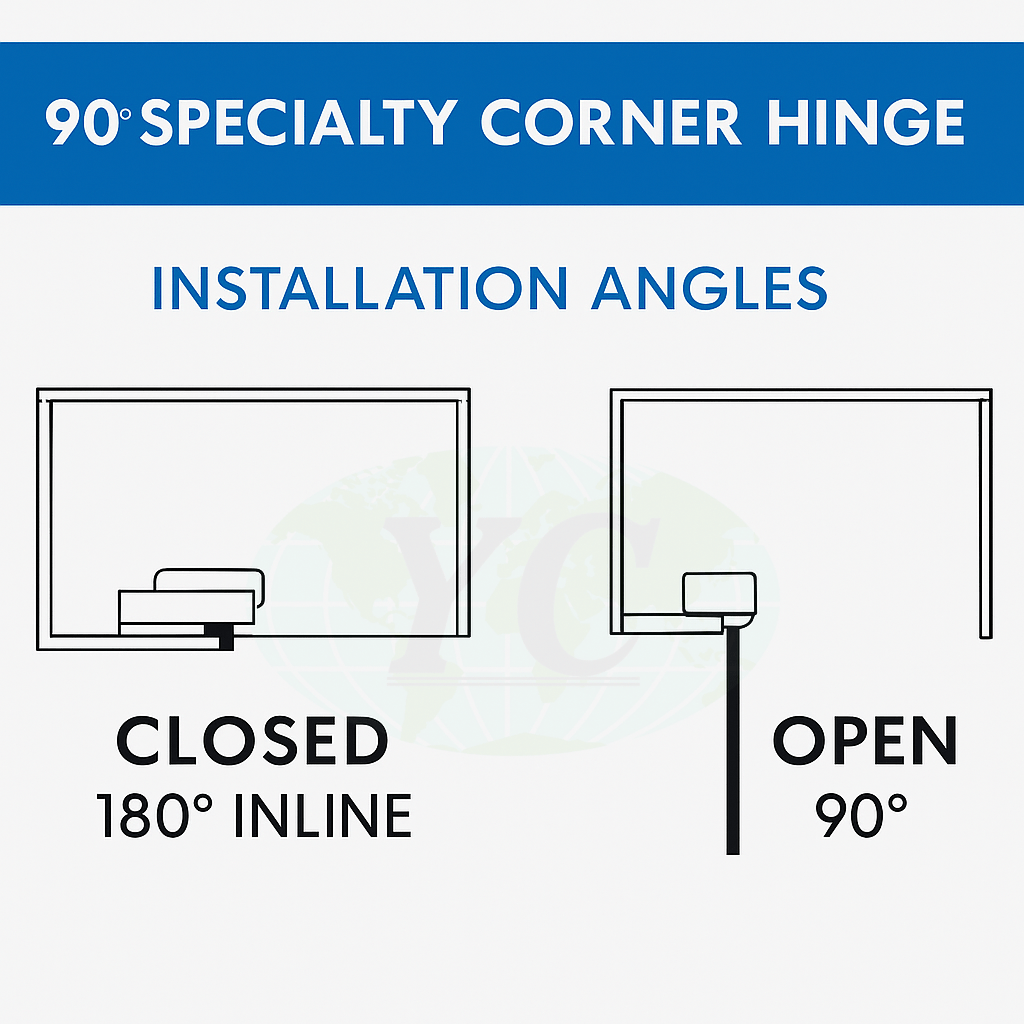

| 開啟角度 | 90°；閉合後門板與側板齊平，適合轉角結構。 |

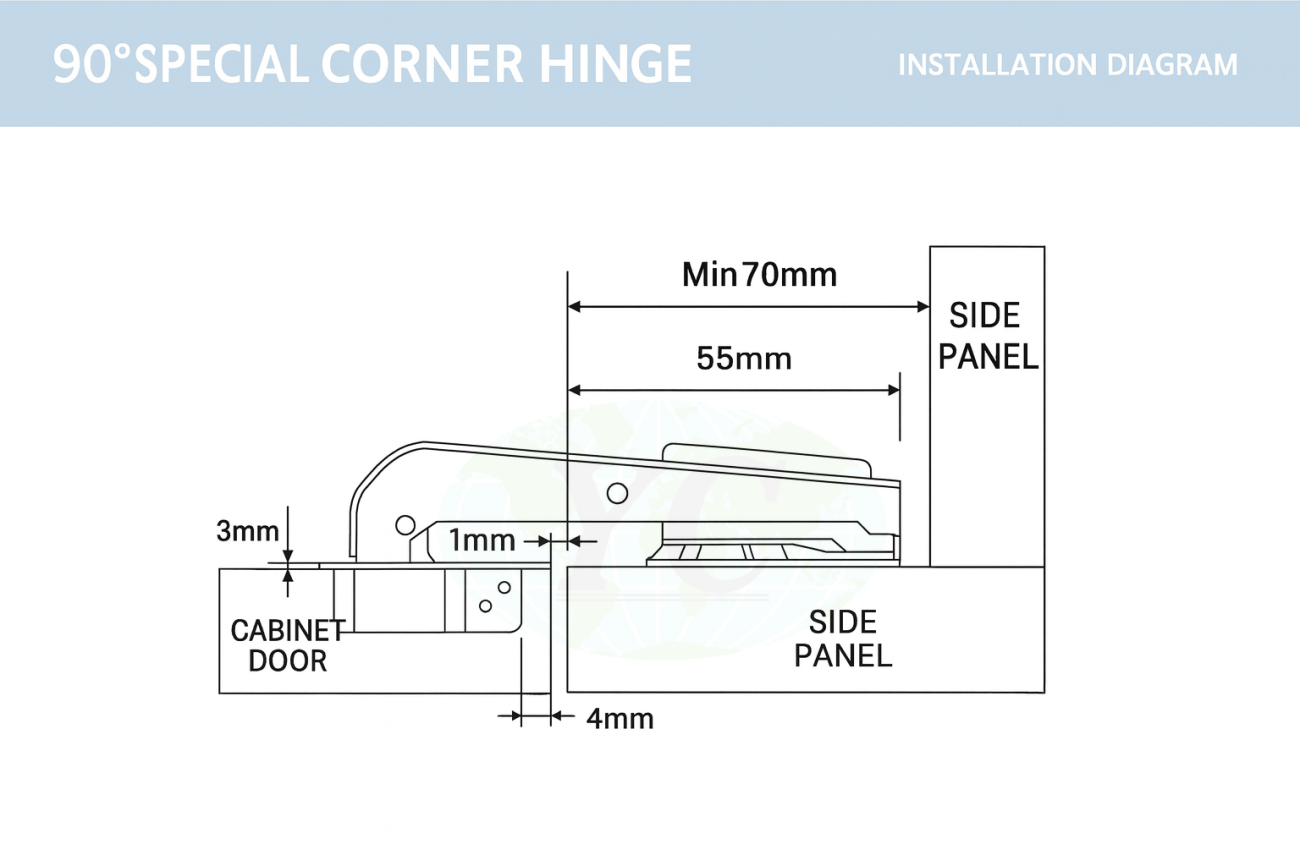

| 杯頭尺寸 | Ø35 mm；孔距 48 mm 通用。 |
| 材質與表面 | 冷軋鋼；表面鍍鎳，抗鏽蝕與耐磨。 |
| 底片型式 | 2 孔、4 孔、飛機底片可選；支援快拆或螺絲固定。 |
| 耐久測試 | 開闔 20,000 次以上；結構穩定不易變形。 |
適用範圍與建議
- 櫃體類型：轉角櫃、盲角櫃、L 型廚櫃、系統櫃、展示櫃、衛浴櫃。
- 建議門板厚度：15–20 mm；單門參考重量不超過 7 kg／對。
- 門高超過 700 mm：建議使用 ≥3 組鉸鍊以提升穩定度。
