H1066

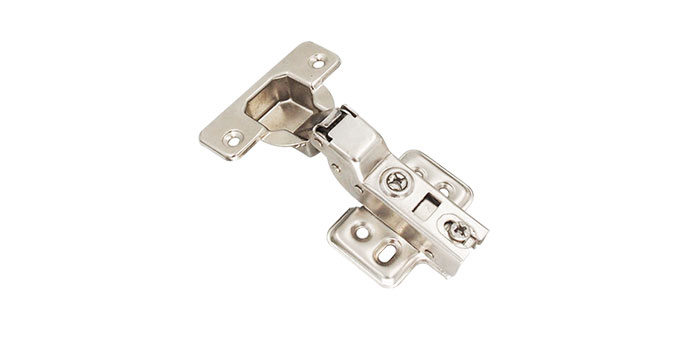

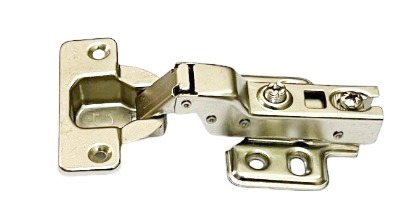

H1066／H1066SC 歐規隱藏式鉸鍊

開角約 90–100°｜標準杯徑 φ26／φ35／φ40

H1066 系列為歐規隱藏式鉸鍊，設計給日常櫥櫃門、衣櫃門、浴室櫃門等常見門片使用情境，開啟角度約 90–100°，符合一般居家與商用家具的實際操作角度。

本系列提供三種常規杯徑尺寸：φ26 mm、φ35 mm、φ40 mm（皆為標準可供應的常規規格，不是客製才有），其中 φ35 mm 為主流應用。

三種臂型可選：
・6分直臂（全蓋 / Full Overlay）
・3分中彎（半蓋 / Half Overlay）
・入住／大彎（入柱 / Inset）

底座可選：四孔底、二孔底、飛機底片。依安裝需求可做「自卸式快拆（clip-on）」或「固定式不自卸」。

H1066＝標準版（無緩衝）。
H1066SC＝油壓緩衝版（關門自動減速、降低撞擊聲與門板回彈）。

※ 本頁圖片示意包含不同杯徑系列（例如 W35=φ35、W40=φ40）。實際鍍色、底座外型、螺絲搭配，以實際出貨批次為準。

快速決策建議

想要「成本友善＋基本耐用」→ 選 H1066（無緩衝）。

想要「關門安靜＋高質感手感」→ 選 H1066SC（油壓緩衝）。

櫥櫃／衣櫃／系統櫃 標準門板 → 多半用 φ35 mm。

小門片、電器櫃、小吊櫃 → φ26 mm。

厚門板／大型門片／重門 → φ40 mm，並優先考慮 H1066SC 以減少「砰」的撞擊聲。

系列型號

H1066 vs H1066SC 選擇比較表

項目	H1066 一般鉸鍊（無緩衝）	H1066SC 緩衝鉸鍊（油壓阻尼）
開角	約 90–100°	約 90–100°
臂型（門覆蓋型態）	6分直臂＝全蓋 (Full Overlay) 3分中彎＝半蓋 (Half Overlay) 入住／大彎＝入柱 (Inset)	6分直臂＝全蓋 (Full Overlay) 3分中彎＝半蓋 (Half Overlay) 入住／大彎＝入柱 (Inset)
可用杯徑（鉸鍊杯直徑）	φ26 mm φ35 mm（主流） φ40 mm	φ26 mm φ35 mm（主流） φ40 mm
底座型式	四孔底／二孔底／飛機底片 可做固定式「不自卸」或快拆型「自卸式」	四孔底／二孔底／飛機底片 多數搭配「自卸式快拆」，維修拆裝更快
緩衝／靜音	無油壓緩衝 關門為一般機構，成本效率高	內建油壓緩衝阻尼 關門自動減速、降低撞擊聲與門板回彈
定位 / 適用客群	標準級： ・要求結構穩定、好安裝 ・看重性價比、量產成本 ・一般系統櫃、衣櫃、廚櫃	中高階級： ・要安靜關門、降低震動 ・客變／展示櫃／品牌櫥櫃 ・需要「高級感」手感

杯徑與安裝配置（標準供應：φ26／φ35／φ40）

杯徑	常用臂型（門覆蓋方式）	建議底座 & 適用場合
φ26 mm	直臂＝全蓋 中彎＝半蓋 入住／大彎＝入柱	底座常用四孔底或二孔底。 建議用在小門片、輕量門（例如電器櫃門、小型吊櫃門），仍可維持約 90–100° 開啟。
φ35 mm（主流）	6分直臂＝全蓋 (Full Overlay) 3分中彎＝半蓋 (Half Overlay) 入住／大彎＝入柱 (Inset)	底座可選四孔底、二孔底、飛機底片。 可做「固定式不自卸」或「自卸式快拆」。 用在一般系統櫃、廚櫃、衣櫃等標準厚度木門板，是最常見的量產組合。
φ40 mm	直臂＝全蓋 中彎＝半蓋 入住／大彎＝入柱	同樣可搭配四孔底／二孔底／飛機底片。 建議用於厚門板、寬門板、大尺寸門片或高承載需求的櫃門，特別是高階櫥櫃或大型展示櫃。

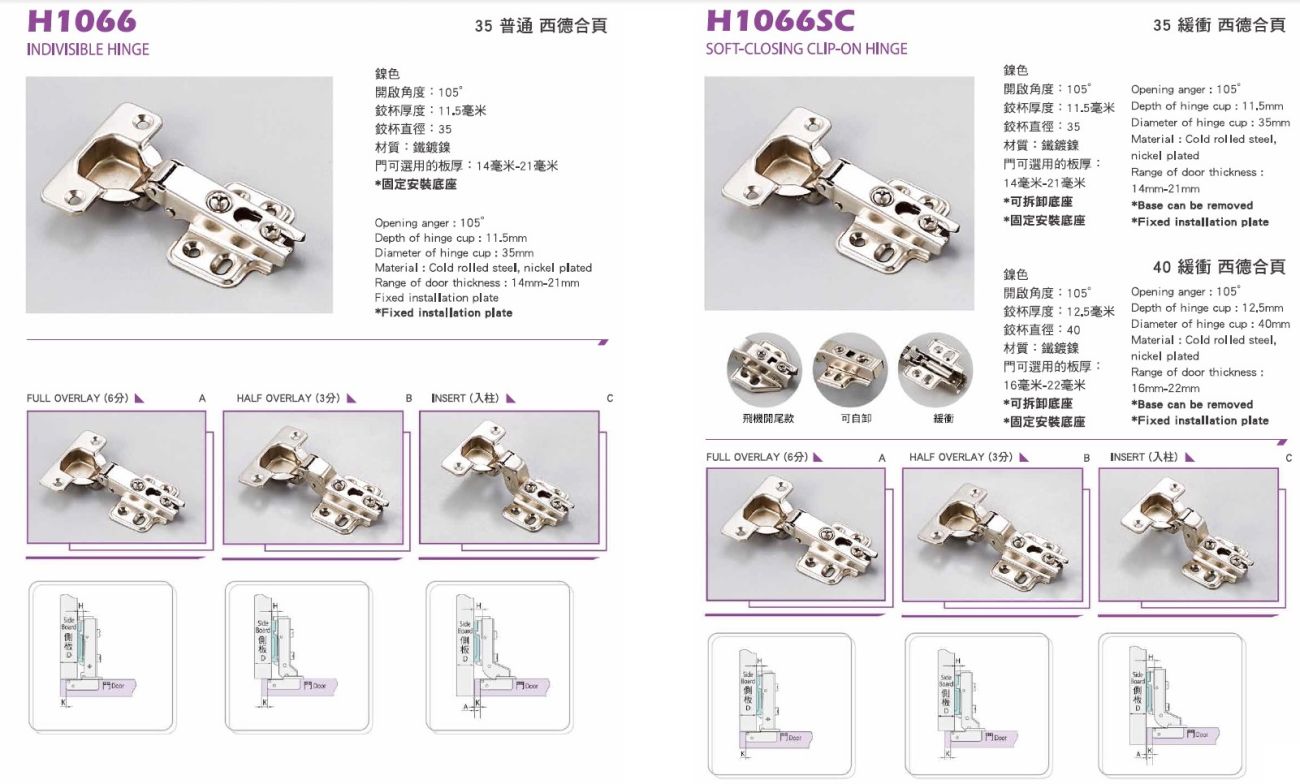

臂型示意｜W35（φ35 杯徑主流版）

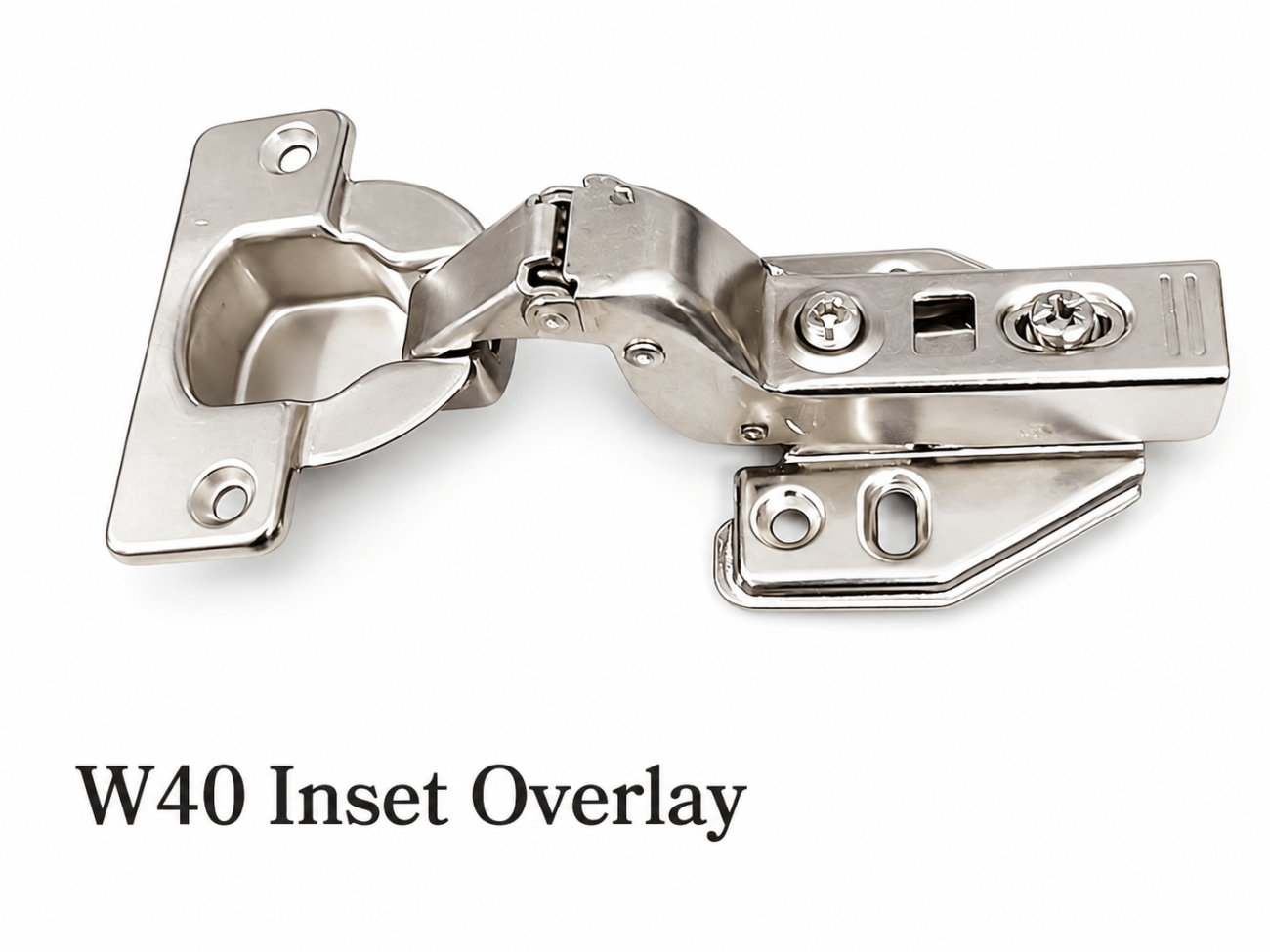

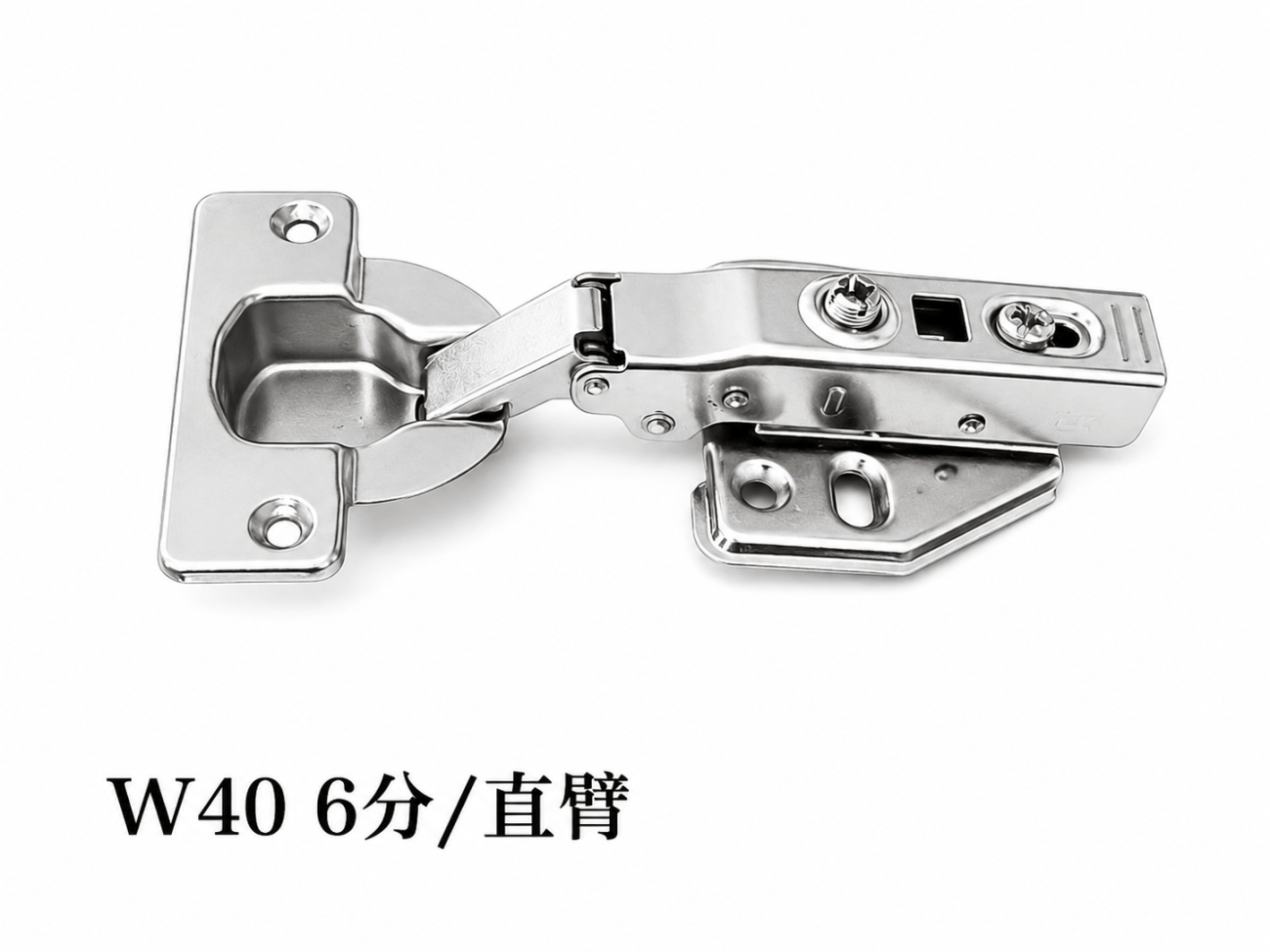

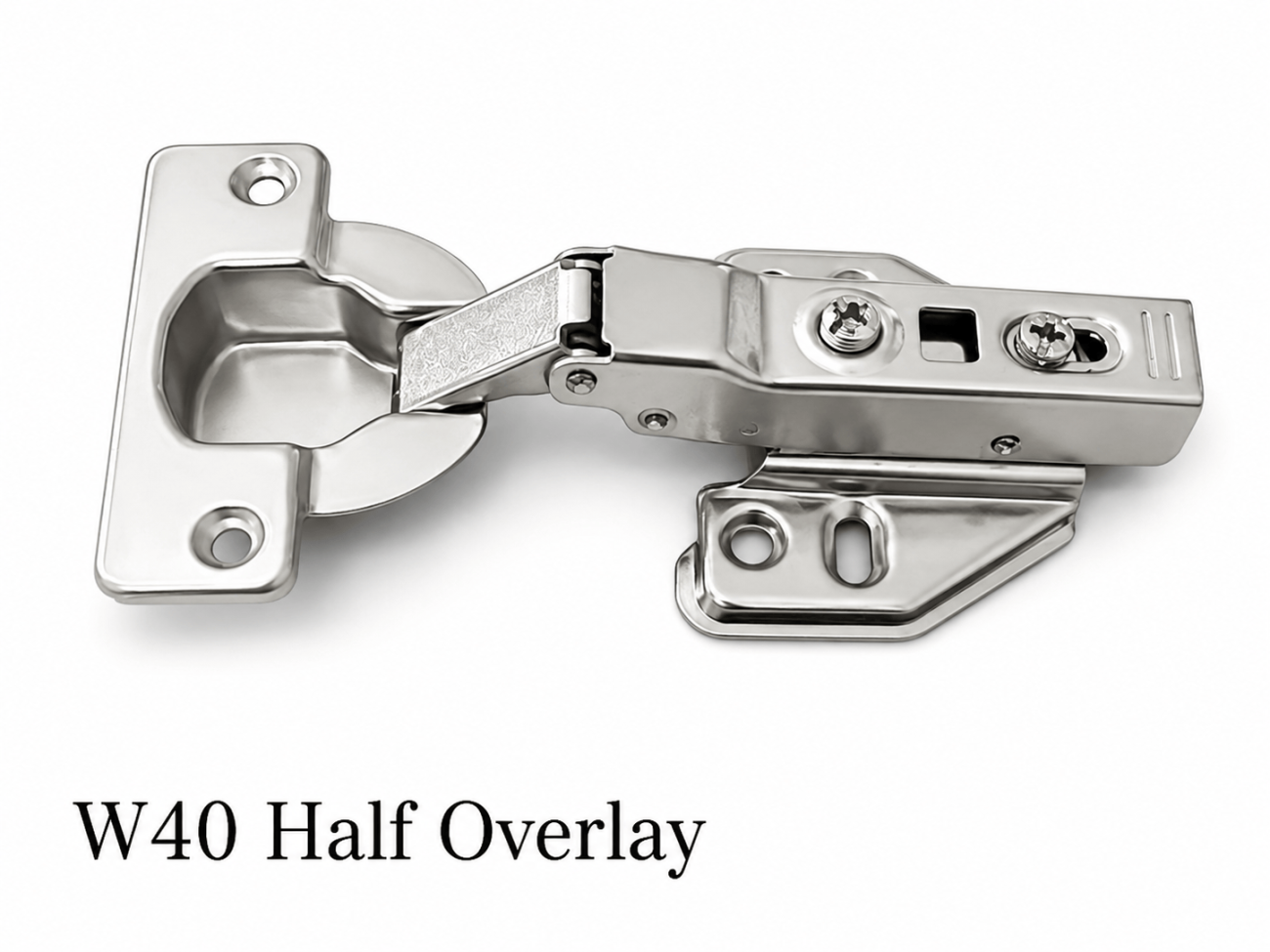

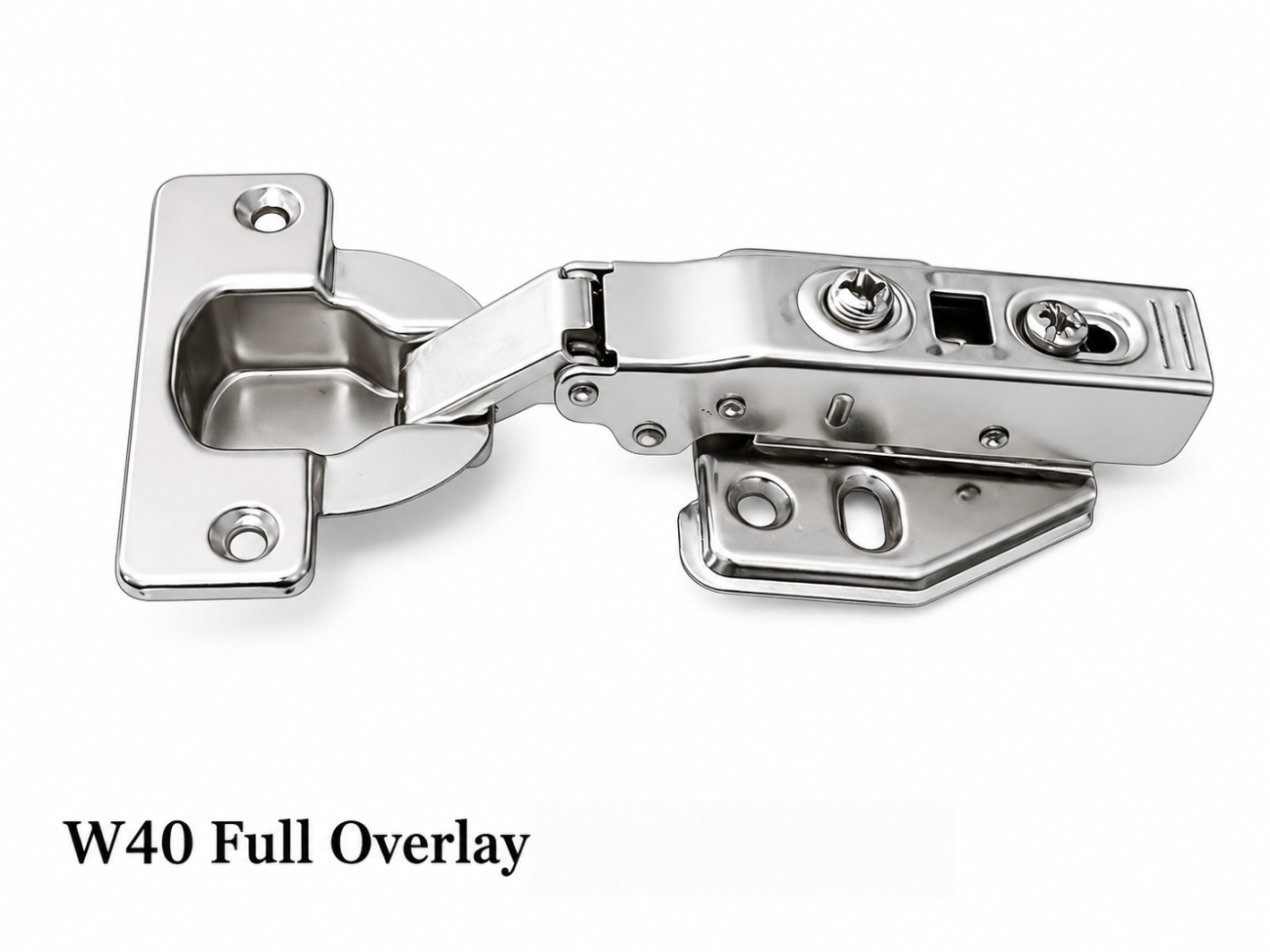

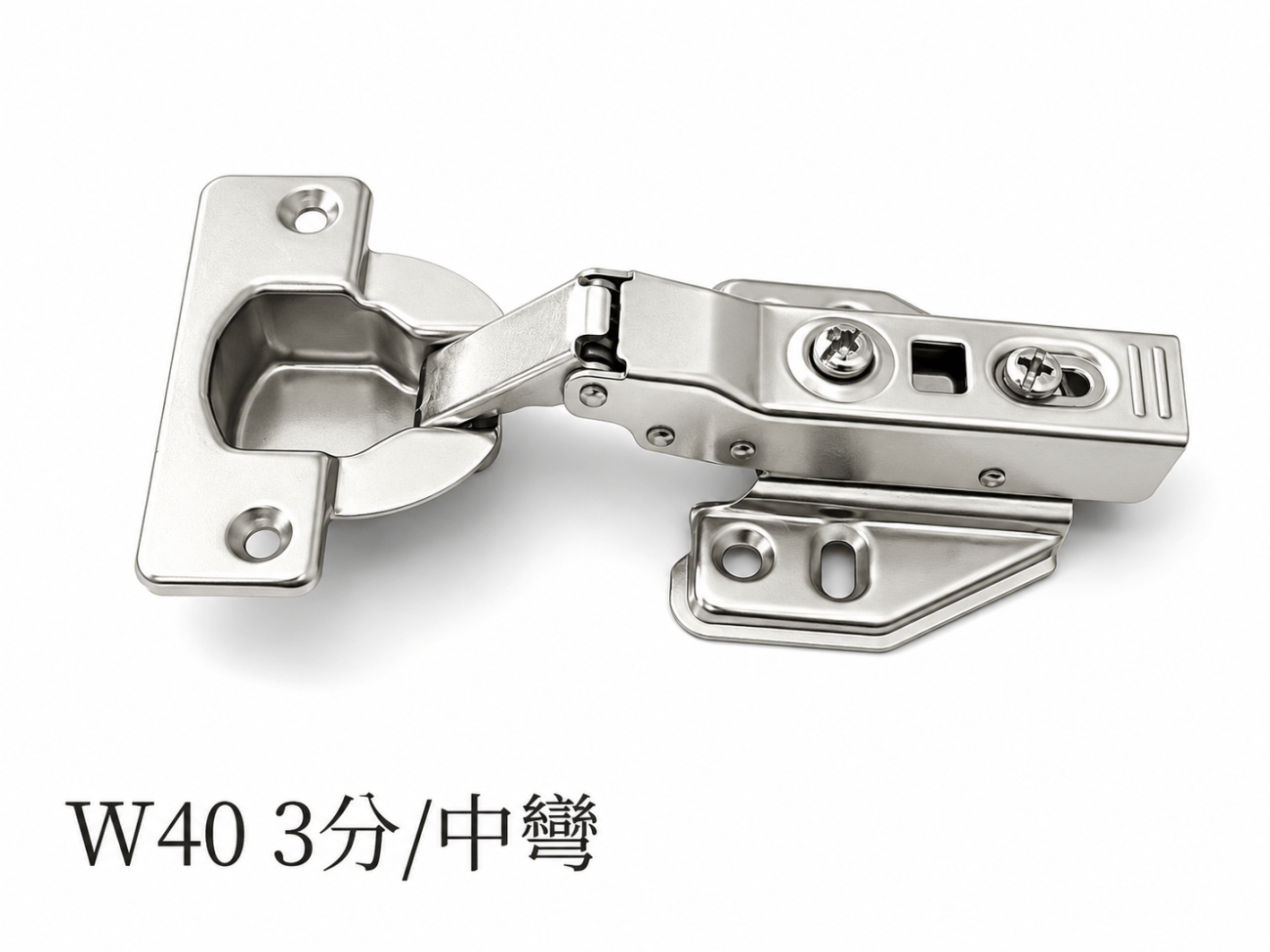

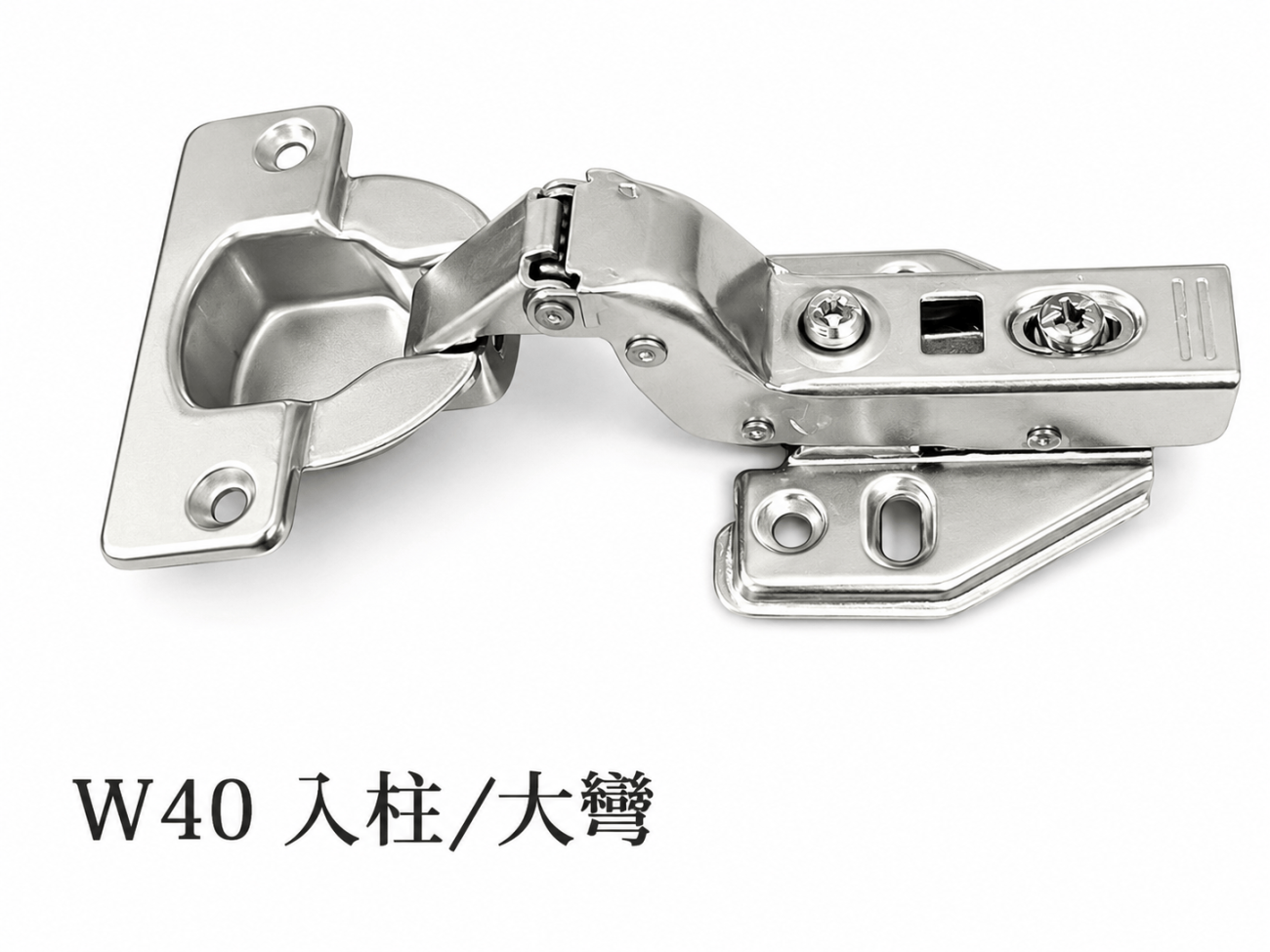

臂型示意｜W40（φ40 杯徑版本）

產品特色

• 工作開角約 90–100°，貼近日常廚櫃門、衣櫃門、浴室櫃門的實際使用角度。

• 三種臂型（全蓋／半蓋／入柱）可對應不同覆蓋量與門板厚度，方便工廠與現場裝修端快速上手。

• 底座型式齊全：四孔底、二孔底、飛機底片。可依施工與維修習慣選擇「自卸式快拆」或「固定式不自卸」，現場更換效率高。

• H1066SC 為油壓緩衝款，關門時自動減速、降低敲擊聲與門板回彈，對高階門板與中高階櫥櫃特別友善。

• 主體採強化鋼材並搭配防鏽電鍍處理，兼顧組裝後的視覺整潔度與使用壽命，利於成品櫃體交貨的整體品質感。

應用領域

• 廚櫃、衣櫃、浴室櫃、電器櫃、展示櫃、辦公櫃體、醫療設備櫃等常見門片。

• 適用於木質門板、MDF、貼皮板等常見系統櫃板材。

• 可支援量產出貨或現場裝修安裝，利於系統櫃／櫥櫃業者建立標準化供應流程。

免責聲明（請務必閱讀）

1）本頁資訊適用於 H1066 與 H1066SC 系列。所有圖片僅為示意，實際商品之外觀、電鍍色澤、零配件與包裝，可能因模具更新、批次差異或供應鏈調整而有所不同。

2）本公司保留隨時調整產品結構、尺寸、公差、材質與表面處理之權利，恕不另行通知。

3）不同市場（歐盟／美國／日本／東南亞／中東等）對材質、表面處理、使用環境等之法規要求並不相同；請於下單前先確認是否符合當地規範與最終用途。

4）若長期暴露於高濕度、高鹽分、酸鹼或腐蝕性氣體環境，鍍層外觀與扭力表現可能受影響；如屬高腐蝕環境，建議先行評估並取得相應的規格建議。

5）所有產品皆經品管檢驗後才可出貨。若因不當安裝、外力撞擊、改裝或非正常使用造成之損壞，恕不在保固範圍內。

6）本頁內容僅供一般參考說明。實際供貨規格、保固條件與最終解釋權，以正式訂單與合約為準。

7）本頁文字與圖片內容屬 YEACHIUAN INDUSTRIAL CO., LTD. 資產，未經授權請勿複製、轉載或挪用。
