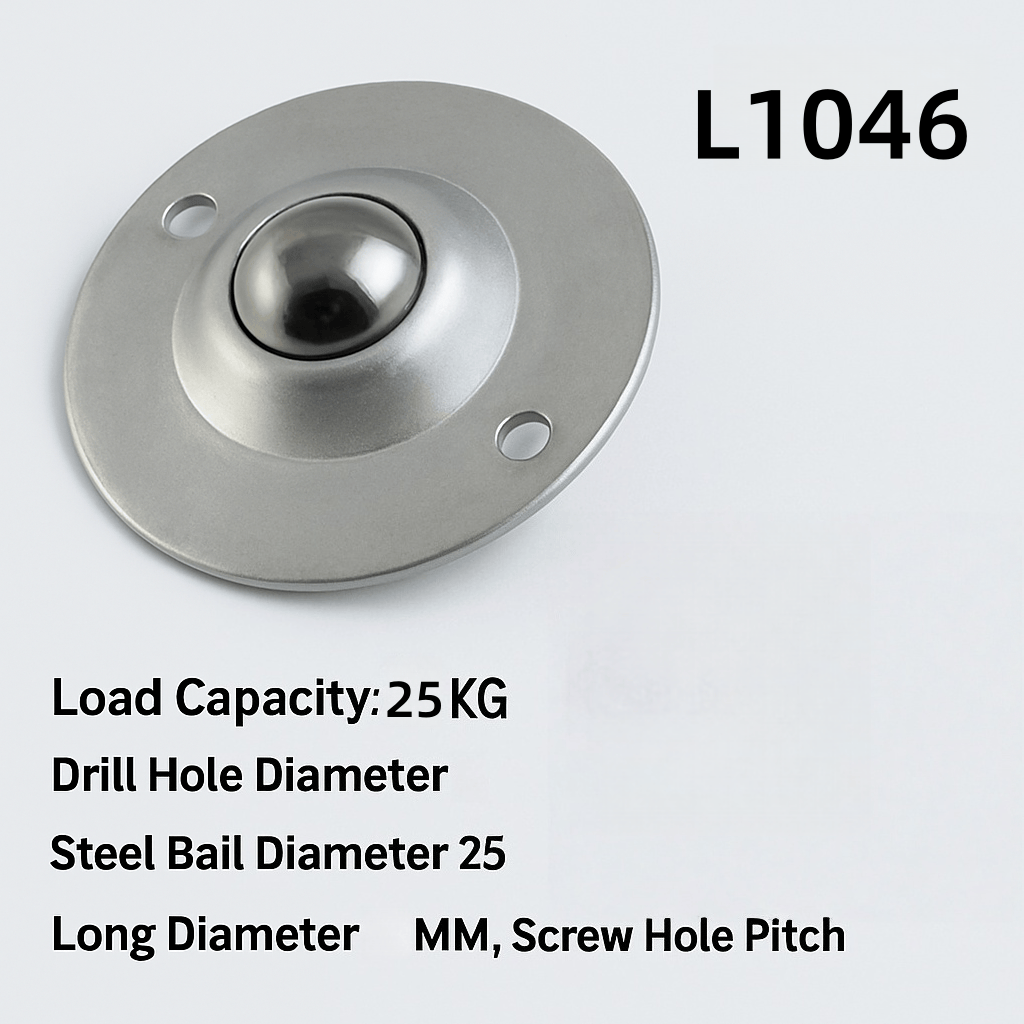

| 項目 | 說明 |
|---|---|
| 產品型號 | L1046 牛眼輪（飛碟型） |

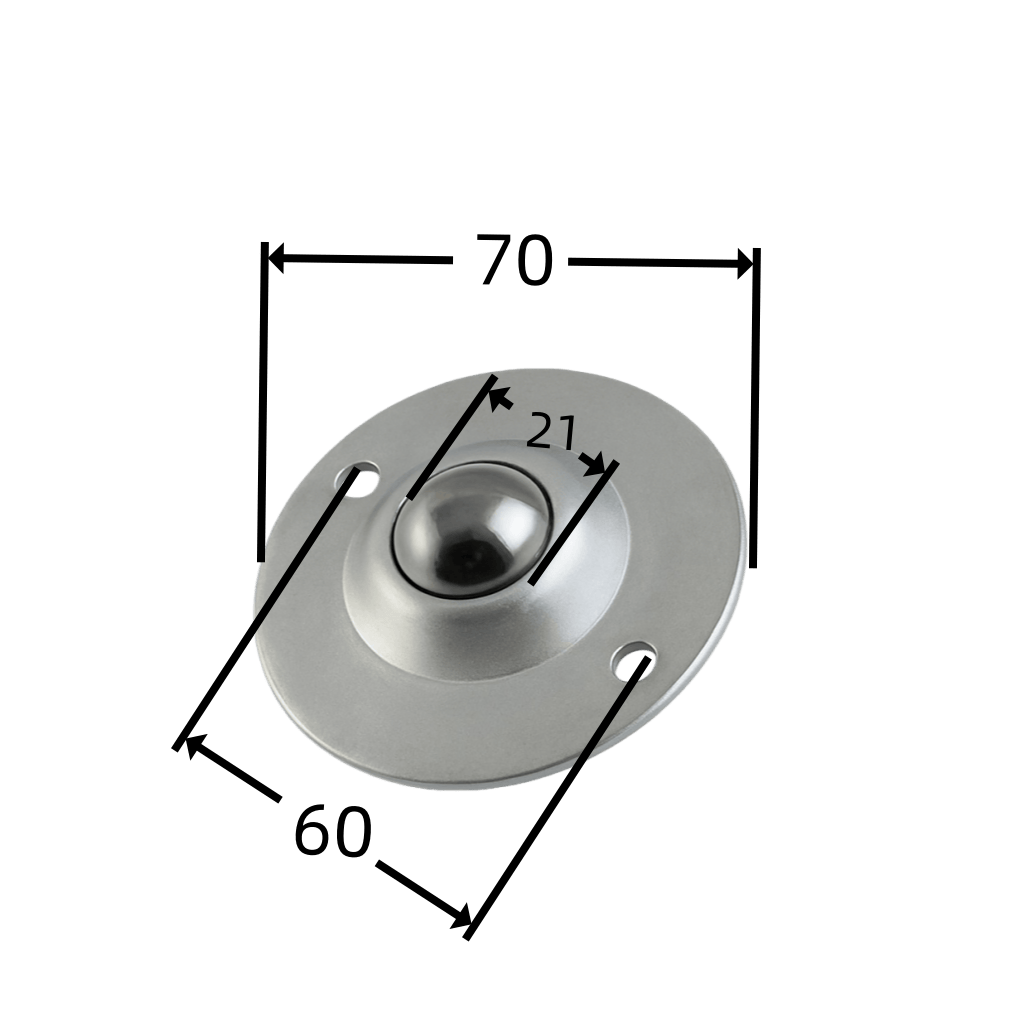

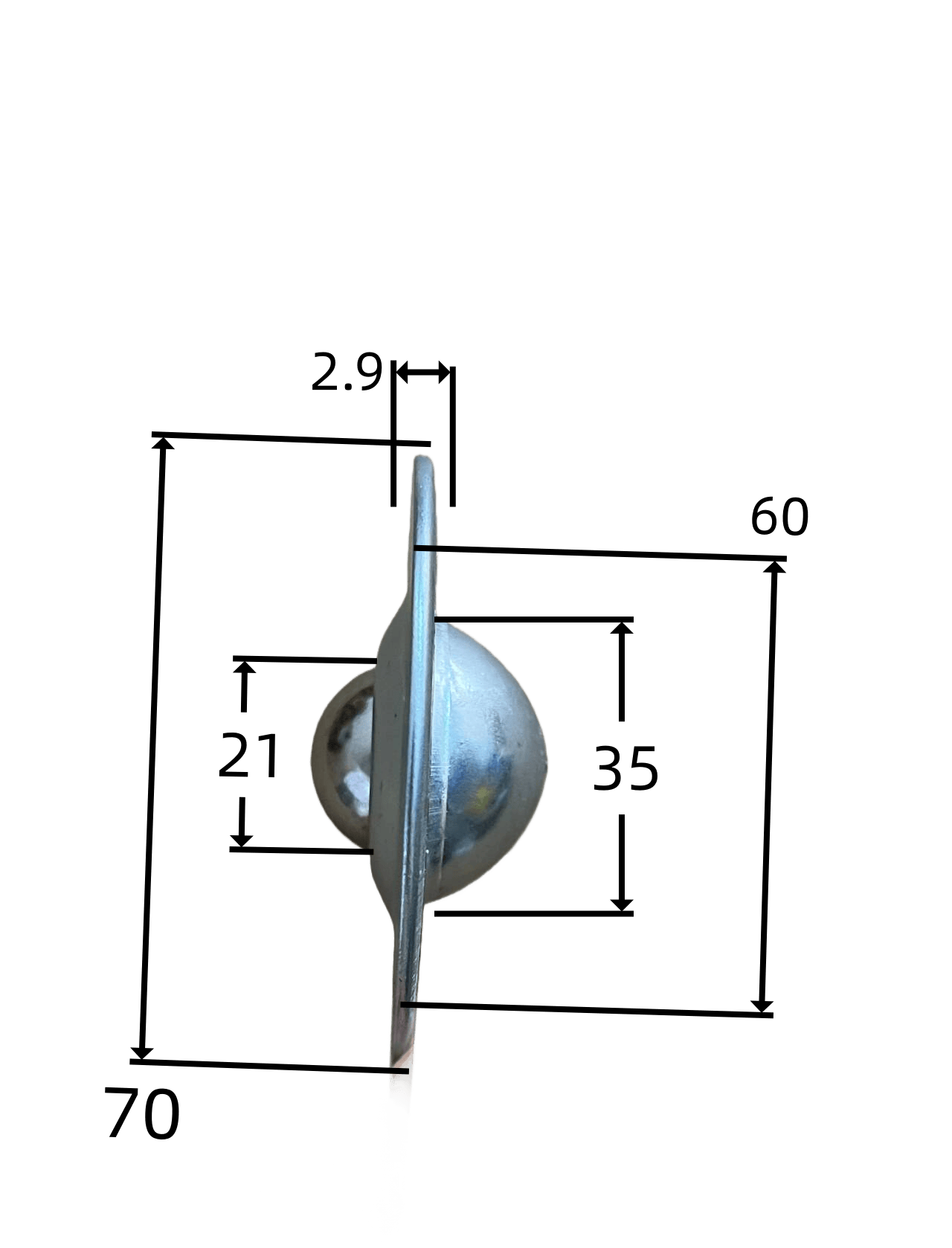

| 外徑（法蘭） | 約 Ø70 mm |

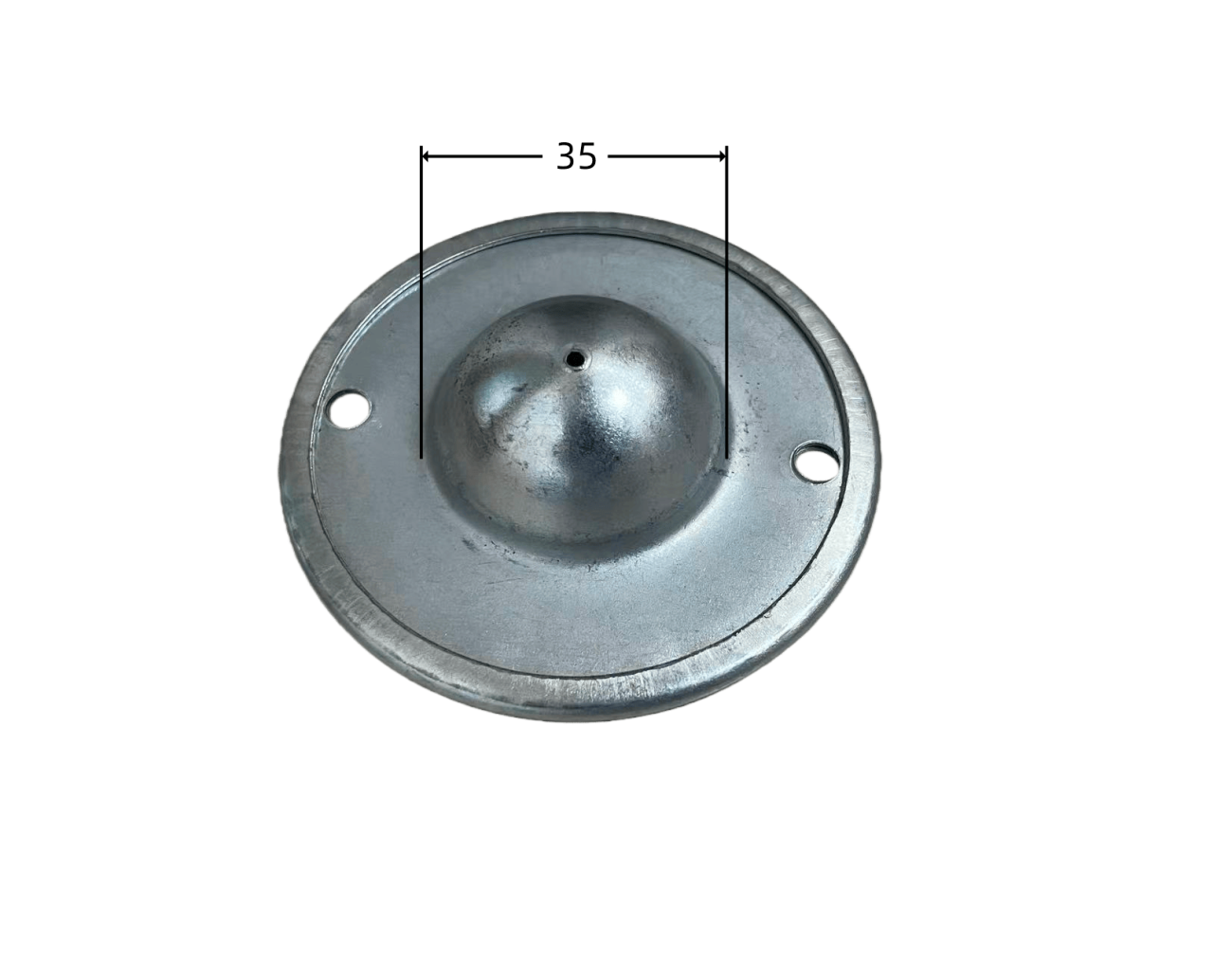

| 主球直徑 | 約 Ø35 mm（多向滑移球） |
| 設計負載 | 25 kg／PCS（靜態、單顆、一般工作台條件下之等級值） |
| 安裝方式 | 雙孔表面鎖付，便於維護與汰換 |
| 材質架構 | 鋼製杯座＋鋼球結構 |
| 表面處理 | 抗蝕鍍層，適用一般室內乾燥環境 |
| 功能特性 | 360° 多向滑移導向，低啟動阻力，便於推送、旋轉、角度校正 |
| 標準應用 | 分揀台、上下料工作台、平台導向與入料校正工位 |
| 項目 | 說明 |
|---|---|
| 產品型號 | L1046 牛眼輪（飛碟型） |
| 外徑（法蘭） | 約 Ø70 mm |
| 主球直徑 | 約 Ø35 mm（多向滑移球） |
| 設計負載 | 25 kg／PCS（靜態、單顆、一般工作台條件下之等級值） |
| 安裝方式 | 雙孔表面鎖付，便於維護與汰換 |
| 材質架構 | 鋼製杯座＋鋼球結構 |
| 表面處理 | 抗蝕鍍層，適用一般室內乾燥環境 |
| 功能特性 | 360° 多向滑移導向，低啟動阻力，便於推送、旋轉、角度校正 |
| 標準應用 | 分揀台、上下料工作台、平台導向與入料校正工位 |
| 主題 | 重點內容 |
|---|---|
| 結構與運作機制 | L0416 為表面鎖付式多向滑移單元。上方鋼球支撐工件，使工件可在水平方向進行 360° 全向滑移， 不必抬起、不必整件翻轉，即可完成推送、對位、角度微調與導向入料。 |
| 現場效益 | 降低人員反覆搬抬與手腕扭轉負擔；人工推送即可達成分向、定位、轉角導入，縮短節拍時間。 對高頻上下料、翻板、檢測前置定位特別有效，減少不必要的人力風險。 |
| 佈局建議 | 多顆組成矩陣式排列。依工件重量、外形、重心位置決定密度； 重心落點或高壓接觸區域建議加密配置，避免單點超載。 安裝面應具足夠剛性與平整度，確保受力分佈一致。 |
| 使用條件與維護 | 建議使用於乾燥、整潔的工作台或分揀站。若現場有粉塵、鐵屑、油水或高濕環境， 需提高清潔頻率並定期檢視滾動順暢度，以確保壽命與安全水準。 |
| 主題 | 重點內容 |
|---|---|
| 結構與運作機制 | L0416 為表面鎖付式多向滑移單元。上方鋼球支撐工件，使工件可在水平方向進行 360° 全向滑移， 不必抬起、不必整件翻轉，即可完成推送、對位、角度微調與導向入料。 |
| 現場效益 | 降低人員反覆搬抬與手腕扭轉負擔；人工推送即可達成分向、定位、轉角導入，縮短節拍時間。 對高頻上下料、翻板、檢測前置定位特別有效，減少不必要的人力風險。 |
| 佈局建議 | 多顆組成矩陣式排列。依工件重量、外形、重心位置決定密度； 重心落點或高壓接觸區域建議加密配置，避免單點超載。 安裝面應具足夠剛性與平整度，確保受力分佈一致。 |
| 使用條件與維護 | 建議使用於乾燥、整潔的工作台或分揀站。若現場有粉塵、鐵屑、油水或高濕環境， 需提高清潔頻率並定期檢視滾動順暢度，以確保壽命與安全水準。 |
| 應用場景 | 說明與配置重點 |
|---|---|
| 分揀台／工作台轉向 | 讓紙箱、板材、料箱在台面上可任意旋轉、橫移、調頭。適合人工分流或檢查前的臨時定位。 建議將牛眼輪以矩陣方式鋪設，確保工件底部多點同時受力。 |
| 入料導向／角度校正 | 在輸送帶、加工機或量測工位的入口前，先用牛眼輪平台把工件角度微調好， 再推入下一站，減少卡料、歪斜、撞擊。 |
| 上下料輔助／秤重站 | 協助人員把中等重量工件放上、推出或橫移到秤台／檢測台，降低抬舉角度與手臂負荷。 建議在重心區域加密配置顆數，避免單顆承受全部重量。 |
| 中大型板材移動平台 | 適用於木板、金屬板等平整底面工件的短距離人工定位。底面應平整， 不建議將尖角、銳邊或集中落點長時間壓在單一顆球上，避免單點超載或表面壓傷。 |
免責聲明與使用注意：
1. 尺寸與外觀差異
- 本產品所有數據（包含外徑約 Ø70 mm、主球約 Ø35 mm、單顆承載等級 25 kg／PCS 等）皆為手工測量或一般室內條件下取得之參考值。
- 因量具、檢驗環境、製程公差、鍍層厚度、批次差異等因素，成品實際尺寸、外觀、色澤、表面質感，可能與參考值略有差異。此屬正常量產狀態，並不構成瑕疵。
2. 承載能力
- 所述 25 kg／PCS 為單顆在靜態、均勻受力、一般工作台情境下的等級值，僅供工程選型時的初步評估參考。
- 實際承載能力將因工件底面平整度、接觸面積、重量重心偏移、瞬間衝擊、推拉速度、同時受力顆數、安裝面剛性、佈局間距等因素而改變，可能高於或低於此等級。
- 使用方應依實際工況設定足夠的安全係數，並於導入現場前先行試驗驗證。
3. 使用環境與維護
- 粉塵、鐵屑、高濕、油水或腐蝕性環境，會影響滾動順暢度、鍍層外觀與使用壽命。
- 於上述環境中使用時，應提高清潔頻率並定期檢視是否有卡滾、滾動不順、表面剝蝕等現象，以確保操作安全與穩定性。
4. 安裝與操作安全
- 雙孔表面鎖付時，安裝平面應具足夠剛性與平整度，並應固定牢靠、避免鬆動或傾斜，防止單點過載或脫落。
- 若安裝面變形、固定不當或配置不足，可能導致單顆長期超載、工件滑移失控、夾傷或掉落等風險。
- 使用者需確保整體平台配置、載重評估、使用流程及防護措施，均符合當地法規與職業安全要求。
5. 責任範圍
- 因未依建議條件安裝、未設定安全係數、未定期檢查、或使用情境不符建議而導致的財物損害、設備停機或人員傷害，需由使用方自行承擔責任。
- 本產品屬工業用輔助移載元件，最終適法性、安全安裝方式、載重分配與防護措施，均需由實際使用方自行確認並負責。
6. 規格調整權
- 本公司保留對產品外觀、材料、製程、表面處理與參考數據等進行調整、升級或變更之權利，恕不另行通知。
- 最終交付標準以實際出貨批次、檢驗報告及雙方書面確認為準。
