鋼珠滑軌安裝教學｜尺寸間隙、公差、安裝步驟與Q&A
鋼珠滑軌安裝重點摘要
| 主題 | 數值 / 規範 | 說明 / 注意事項 |
|---|---|---|

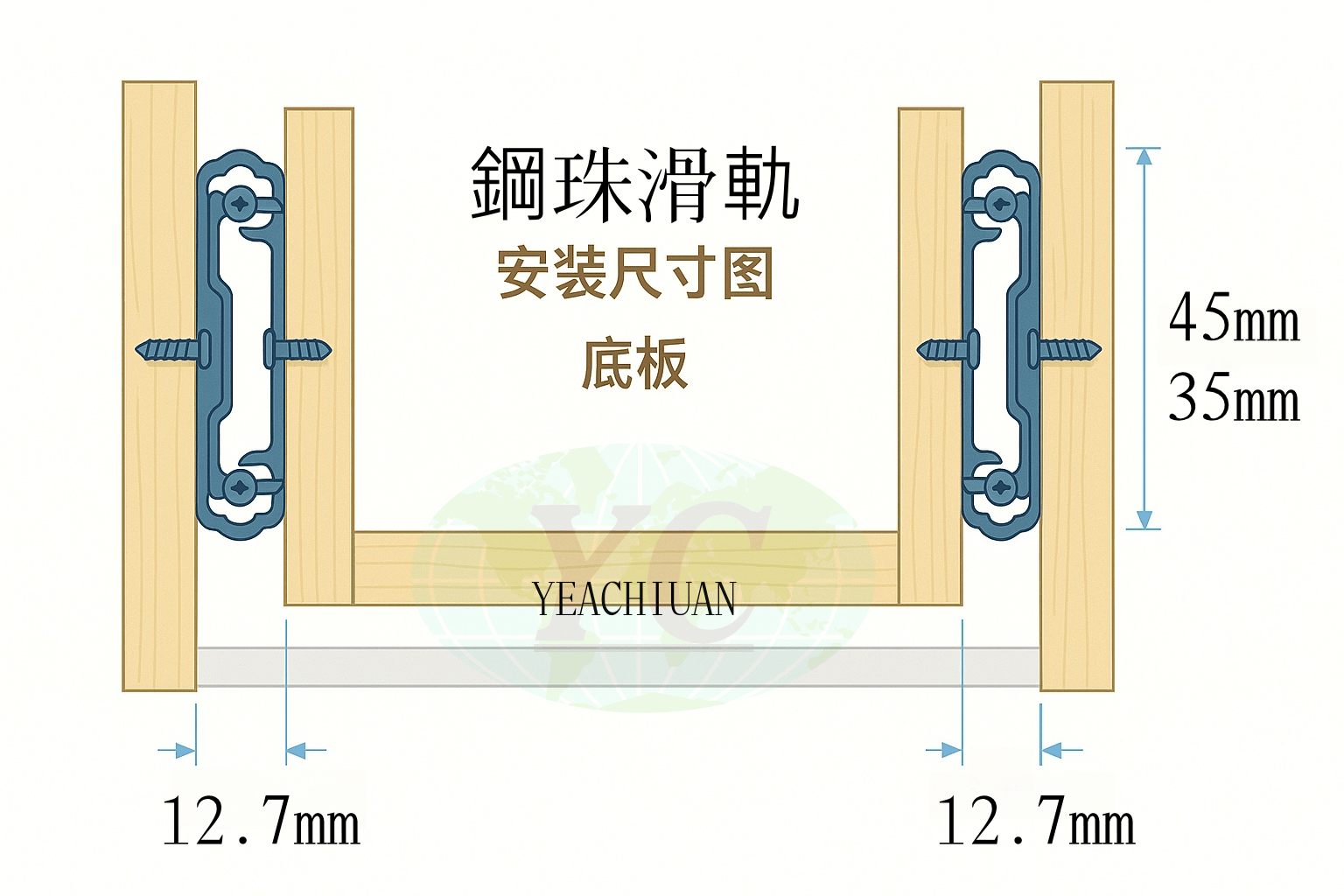

| 側間隙（Side Space） | 每側 12.7 mm（= 1/2"）；常見公差 +0.8 / −0 mm | 100 lb 等級多採 1/2"；允收上偏差避免壓縮滑道。緩衝款對輕微裝配誤差較友善。 |
| 抽屜深度（Drawer Depth） | 抽屜深度 = 滑軌名目長度 | 櫃內淨深 ≥ 名目長度 + 3–5 mm；緩衝尾段需留行程，避免頂後背板/螺帽。 |
| 抽屜寬度（Drawer Width） | 外寬 = 開口寬 − 25.4 mm（−1"）；部分型號允差至 −27 mm（−1-1/16"） | 對應兩側各 1/2" 間隙；必要時外寬再縮 0.4–1.0 mm 以吸收裝配誤差。 |
| 最小抽屜高度（參考） | 滑軌本體高度約 45.5–45.7 mm（≈ 1.79"–1.80"） | 抽屜下緣需避開滑軌與底板干涉；不同型號略有差異。 |
| 最大抽屜寬度（建議） | ≤ 24"（100 lb 等級常見建議） | 超寬抽屜易端點下垂與偏磨；最終以原廠型錄為準。 |
| 建議螺絲（機構面） | #6 × 5/8"（常見）或相當規格；32 mm 系統可用歐規螺絲 | 先用長孔微調，後鎖圓孔定緊；扭力適中避免變形。 |
尺寸設計公式（公英制併列）
| 項目 | 公式 | 範例（開口 500 mm / 19-11/16"） |
|---|---|---|
| 抽屜外寬 | 開口寬 − (2 × 12.7 mm) = 開口寬 − 25.4 mm（≈ 開口寬 − 1"） | 500 − 25.4 = 474.6 mm（≈ 18-11/16"） |

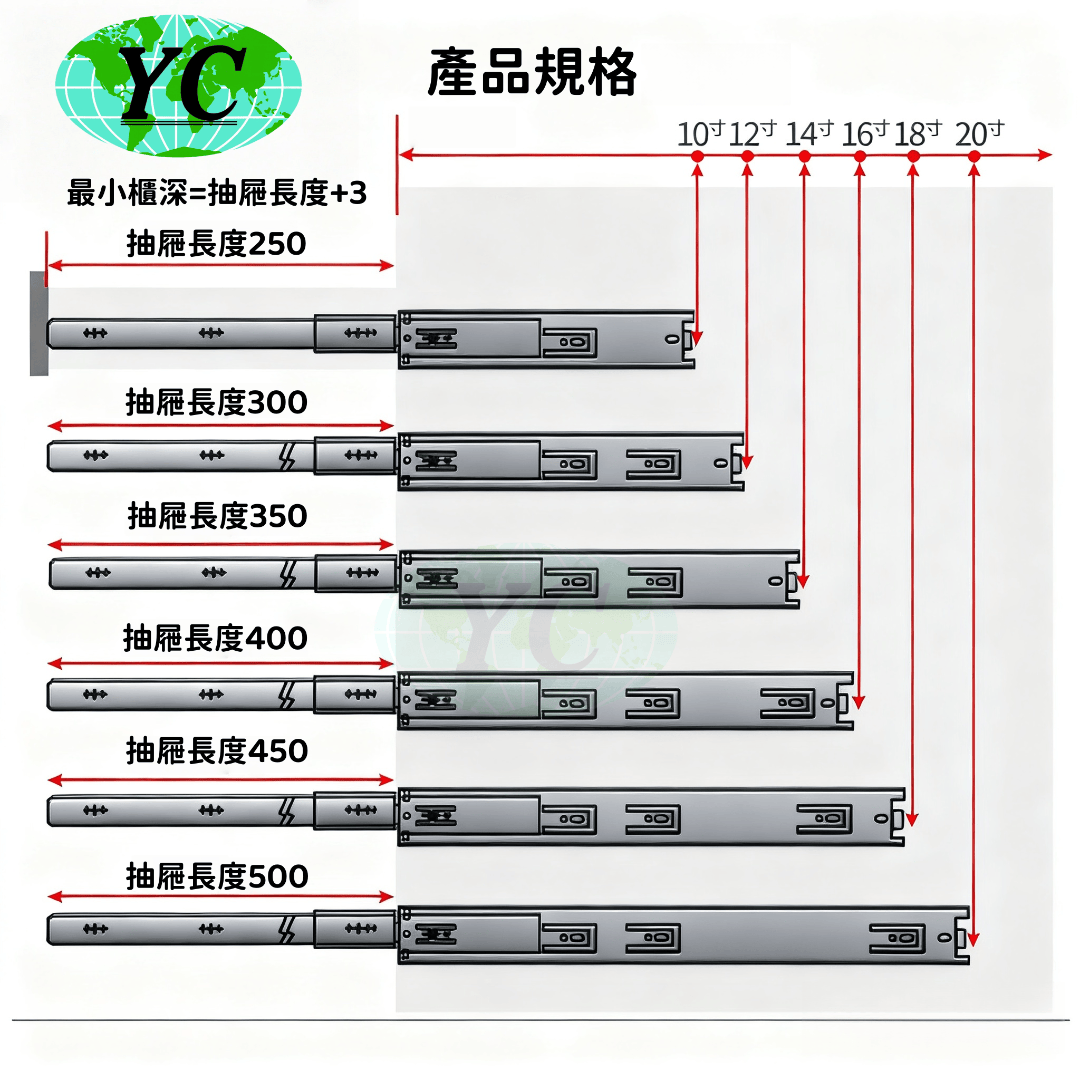

| 抽屜深度 | = 滑軌名目長度（例：18"；公制常見對應 450–457 mm） | 450 mm（18"）；櫃內淨深需 ≥ 450 + 3–5 mm |
| 側間隙公差 | 名目 12.7 mm/側；建議放寬 +0.2–0.5 mm/側（總寬再縮 0.4–1.0 mm） | 每側 12.9–13.2 mm；利於嵌合與緩衝穩定 |
| 名目長度（英制） | 公制對應（常見供應） | 抽屜深度（=名目長度） | 櫃內淨深需求 |
|---|---|---|---|
| 10" | ≈ 254 mm（常見 250/254 mm） | 約 250–254 mm | ≥ 名目 + 3–5 mm |
| 12" | ≈ 305 mm（常見 300/305 mm） | 約 300–305 mm | ≥ 名目 + 3–5 mm |
| 14" | ≈ 356 mm（常見 350/355/356 mm） | 約 350–356 mm | ≥ 名目 + 3–5 mm |
| 16" | ≈ 406 mm（常見 400/406 mm） | 約 400–406 mm | ≥ 名目 + 3–5 mm |
| 18" | ≈ 457 mm（常見 450/457 mm） | 約 450–457 mm | ≥ 名目 + 3–5 mm |
| 20" | ≈ 508 mm（常見 500/508 mm） | 約 500–508 mm | ≥ 名目 + 3–5 mm |
| 22" | ≈ 559 mm（常見 550/559 mm） | 約 550–559 mm | ≥ 名目 + 3–5 mm |
| 24" | ≈ 610 mm（常見 600/610 mm） | 約 600–610 mm | ≥ 名目 + 3–5 mm |
標準安裝流程
| 步驟 | 操作要點 | 品質檢核 |
|---|---|---|
| 1. 拆件與檢查 | 分離內/中/外軌；清潔鋼珠道；空載滑動檢查 | 往返無卡點/異音 |
| 2. 外軌定位（櫃體） | 底基準線量高；先長孔「點固」，確保前後同線與水平；面框櫃加用前後支架/間隔片 | 水平/同直誤差 ≤ 1 mm；前端不內縮/外凸 |
| 3. 內軌安裝（抽屜） | 沿側板中心線；先長孔微調，再鎖圓孔；32 mm 孔位治具提升重複性 | 左右高差 ≤ 1 mm；側間隙達標 |
| 4. 嵌合測試 | 推入卡榫定位；連續 5–10 次拉合；緩衝款確認 Easy-Close 完整回收 | 無回彈縫；端點定位準確 |
| 5. 精度調整 | 必要時加 0.5–1.0 mm 墊片；控制鎖付扭力；調整面板縫（Reveal） | 面板縫均勻；無刮擦/偏磨 |
深度 Q&A（工程常見情境）
| 問題 | 專業解答 | 預防 / 處置 |
|---|---|---|
| 抽屜推不進去 | 櫃內淨深不足（未預留 3–5 mm）或前面板干涉；緩衝總成被頂住 | 確認淨深與尾段行程；面框櫃使用前後座/支架 |
| 新裝即卡頓/異音 | 側間隙不足或外軌不水平；螺絲過緊致滑道變形 | 依 1/2" + 容差檢核；鬆動重定位；必要時加墊片 |
| 抽屜關不緊、回彈 | 緩衝/保持閉合機構對位偏差或前後位移不正 | 用長孔調整前後/上下；確認 Anti-Rebound / Soft-Close 正常作動 |
| 螺絲規格怎麼選？ | 常用 #6 × 5/8" 或相當規格；32 mm 系統可用歐規螺絲 | 先長孔定位，再鎖圓孔；避免過長穿板 |
| 抽屜可做多寬？ | 一般建議 ≤ 24"（依原廠型錄） | 出貨前以該型號之「最大抽屜寬」為準 |
| 可用 WD-40 當潤滑？ | 不建議，屬滲透清潔型，易帶走原潤滑脂且可能影響塑膠件 | 改用白色潤滑脂或矽油；避免噴入阻尼總成 |
維護保養建議
| 頻率 | 作業 | 重點 |
|---|---|---|
| 每 3–6 個月 | 除塵、檢查固定、補潤滑脂/矽油 | 高粉塵環境縮短週期；異音/回彈即檢修 |
| 長期 | 控制載重 ≤ 額定 70% 常態值 | 降低偏磨/變形；延長壽命 |
免責聲明
| 本頁所載之尺寸、公式、安裝與維護建議係彙整常見側裝鋼珠滑軌之通用做法與公開技術資料，僅供工程參考；實際施工請以各品牌/型號之原廠安裝手冊與型錄為最終依據。 |
| 由於材料差異、製作精度、現場條件與使用頻率可能不同，本頁內容不構成任何明示或默示之保證。任何安裝或使用決策，應由使用者或其委任之專業人員就實際情況自主判斷與試裝驗證。 |
| 未依原廠指引安裝、未按建議維護、超出建議承載、或使用於特殊環境（如高溫、潮濕、化學氣體、重油污、強震動）所生之直接、間接或衍生損害，本公司概不負責。 |
| 為確保性能與外觀品質，建議於正式量產或交付前進行樣機試裝與必要之應力/耐久性測試；如遇與原廠文件有任何差異或疑義，以原廠最新技術文件與現場驗證結果為準。 |
